詳細情報 |
|||
| 速度: | 2.5Gb/s | 波長: | 1310nm |
|---|---|---|---|
| 間隔: | 2km | コネクター: | LC |
| DDM: | サポート | 繊維のタイプ: | 単モード二重繊維 |
| 電源: | 3.3V | 両立性: | Cisco、華為技術、HP… |
| 製造業者: | はい | 働く臨時雇用者。: | 0~70℃ |
| 保証: | 3年 | ||
| ハイライト: | 二重Sfpモジュールの単一モード,Sfpモジュールの単一モード2.5Gb/S 2km,SFP-2.5G-LX02-SM1310 |
||
製品の説明

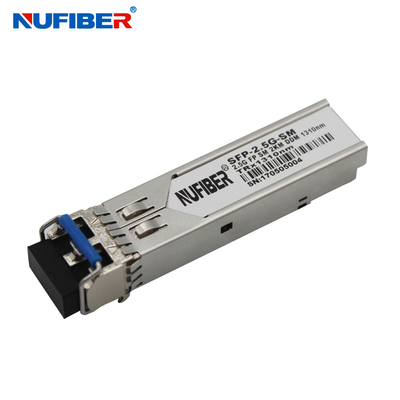

2.5Gb/s SFPのトランシーバーの二重繊維単モード2km 1310nm LC DDM
記述
複式アパートLCの光学インターフェイスがあるNufiberのSFP-2.5G-LX02-SM1310のトランシーバーは高性能、費用効果が大きいモジュールである。それらは小さい形式要素のプラグイン可能なMulti-Sourcingの一致（MSA）と互換性があり、SFF-8472で指定されるデジタル診断機能は2ワイヤー連続バスで利用できる。受信機セクションはPINの受信機を使用し、送信機は8dBリンクまでこのモジュールSONET OC-48/SDH STM -16 2kmの塗布を保障するためにちょっと動くのに1310 nm FPレーザーを、使用する。
特徴
- 2.67Gb/sデータ・リンクまで
- ホットプラグ対応
- 複式アパートLCのコネクター
- 9/125μm MMFの2kmまで
- 131nm FPレーザーの送信機
- 単一+3.3Vの電源
- SFF-8472と迎合的なインターフェイスを監視する
- 最高力 <1w>
- 産業/Extended/の商業実用温度範囲:-40°Cへの85°C/-5°Cへの利用できる70°C版への85°C/-0°C
- 迎合的な、無鉛RoHS
適用
- SONET OC-48/SDH STM -16
- SONET OC-12/SDH STM -4
- SONET OC-3/SDH STM -1
- ギガビットのイーサネット
- 1x/2xFibreチャネル
光学変数（上の= -40から85 °C、VCCの= 3.135から3.465ボルト）
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
| 送信機セクション: | ||||||
| 中心の波長 | λc | 1270 | 1310 | 1360 | nm | |
| 分光幅（RMS） | σRMS | 4 | nm | |||
| 光学出力電力 | ふくれっ面 | -10 | -3 | dBm | 1 | |
| 絶滅の比率 | ER | 8.2 | dB | |||
| 光学上昇/落下の時間 | tr/tf | 260 | ps | 2 | ||
| 相対的な強度の騒音 | RIN | -120 | dB/Hz | |||
|
総発生させた送信機のジッター （ピーク間） |
JTXp-p | 0.07 | UI | |||
|
総発生させた送信機のジッター （rms） |
JTXrms | 0.007 | UI | |||
| 出力目マスク | 目マスクTelcordia GR-253-GOREと迎合的 | |||||
| 受信機セクション: | ||||||
| 光学入れられた波長 | λc | 1260 | 1360 | nm | ||
| RXの感受性@ OC-48/STM-16 | 上院議員1 | -18 | dBm | 3 | ||
| RXの感受性@ 2xFibreチャネル | 上院議員2 | -19 | dBm | 4 | ||
| RXの感受性@ギガビットのイーサネット | 上院議員3 | -19 | dBm | 4 | ||
| RXの感受性@ OC-12/STM-4 | 上院議員4 | -19 | dBm | 5 | ||
| RXの感受性@ OC-4/STM-1 | 上院議員5 | -19 | dBm | 5 | ||
| RX_LOSは主張する | LOS A | -35 | dBm | |||
| RX_LOSは非主張する | LOS D | -19 | dBm | |||
| RX_LOSヒステリシス | LOS H | 0.5 | dB | |||
| 受信機の積み過ぎ | ポール | 0 | dBm | |||
| 概要の指定: | ||||||
| データ転送速度 | BR | 155 | 2667 | Mb/s | ||
| ビット誤り率 | BER | 10-12 | ||||
| 最高。9/125μm SMF @ OC-48/STM-16のサポート リンクの長さ | LMAX 1 | 2 | km | |||
| 最高。9/125μm SMF @ 2xFibreチャネルのサポート リンクの長さ | LMAX 2 | 5 | km | |||
| 最高。9/125μm SMF @ギガビットのイーサネットのサポート リンクの長さ | LMAX 3 | 10 | km | |||
| 最高。9/125μm SMF @ OC-12/STM-4のサポート リンクの長さ | LMAX 4 | 10 | km | |||
| 最高。9/125μm SMF @ OC-4/STM-1のサポート リンクの長さ | LMAX 5 | 10 | km | |||
発注情報
| 二重繊維SFPのトランシーバー | |
| 部品番号 | 製品の説明 |
| 155Mbp/s SFPのトランシーバー | |
| FE-SX-MM850 | 155Mbps、850nm MM 2km二重LC、DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps、1310nm MM 2km二重LC、DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps、1310nm SM 20km二重LC、DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps、1310nm SM 40km二重LC、DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps、1550nm SM 80km二重LC、DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps、1550nm SM 120km二重LC、DDM 0°C~+70°C |
| 1.25Gbps SFPのトランシーバー | |
| GE-SX-MM850 | 1.25Gbps、850nm MM 500m二重LC、DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps、1310nm MM 2km二重LC、DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps、1310nm SM 20km二重LC、DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps、1310nm SM 40km二重LC、DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps、1550nm SM 60km二重LC、DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps、1550nm SM 80km二重LC、DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps、1550nm SM 120km二重LC、DDM 0°C~+70°C |
| 10Gbps SFPのトランシーバー | |
| SFP+-10GB-SR | 10G SFP+のSRの多モード二重繊維LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRMの多モード二重繊維LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LRの単一モードの二重繊維LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ERの単一モードの二重繊維LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ERの単一モードの二重繊維LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZRの単一モードの二重繊維LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFPのトランシーバー | |
| XFP-10G-SR | 10G XFPのSRの多モード二重繊維LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRMの単一モードの二重繊維LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LRの単一モードの二重繊維LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ERの単一モードの二重繊維LC 1550nm 40km |
| XFP-10G-ZR | 10G XFPのZRの単一モードの二重繊維LC 1550nm 80km |
| CWDM DWDMのトランシーバー | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
