詳細情報 |
|||
| 速度: | 2.5Gb/s | 波長: | 1490nm/1550nm |
|---|---|---|---|
| 間隔: | 80km | コネクター: | LC |
| DDM: | サポート | 繊維のタイプ: | 単モード単一繊維 |
| 電源: | 3.3V | 両立性: | Cisco、華為技術、HP… |
| 製造業者: | はい | 働く臨時雇用者。: | 0~70℃ |
| 保証: | 3年 | ||
| ハイライト: | 80km 2.5Gb/S Sfpモジュールのトランシーバー,単モード2.5Gb/S Sfpモジュールのトランシーバー |
||
製品の説明
2.5Gb/s SFPのトランシーバーの単一繊維単モード80km 1490nm/1550nm LC DDM
記述
単一LCの光学インターフェイスがあるNuFiberのSFP-2.5G-BX80D-SM1490のトランシーバーは高性能、費用効果が大きいモジュールである。それらは小さい形式要素のプラグイン可能なMulti-Sourcingの一致（MSA）と互換性があり、SFF-8472で指定されるデジタル診断機能は2ワイヤー連続バスで利用できる。受信機セクションはAPDの受信機を使用し、送信機は26dBリンクまでこのモジュールSONET OC-48/SDH STM -16 80kmの塗布を保障するためにちょっと動くのに1490 nm DFBレーザーを、使用する。
特徴
- 2.67Gb/sデータ・リンクまで
- ホットプラグ対応
- 単一LCのコネクター
- 9/125μm SMFの80までのkm
- 1490nm DFBレーザーの送信機
- 1550nm APDのフォトディテクター
- 単一+3.3Vの電源
- SFF-8472と迎合的なインターフェイスを監視する
- 最高の電力損失 <1w>
- 産業/Extended/の商業実用温度範囲:-40°Cへの85°C/-5°Cへの利用できる70°C版への85°C/-0°C
- 迎合的な、無鉛RoHS
適用
- SONET OC-48/SDH STM -16
- SONET OC-12/SDH STM -4
- SONET OC-3/SDH STM -1
- ギガビットのイーサネット
- 1x/2xFibreチャネル
光学変数（上の= -40から85 °C、VCCの= 3.135から3.465ボルト）
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
| 送信機セクション: | ||||||
| 中心の波長 | λc | 1470 | 1490 | 1510 | nm | |
| 分光幅 | σ | 1 | nm | |||
| 側面モード抑制の比率 | SMSR | 30 | dB | |||
| 光学出力電力 | ふくれっ面 | -2 | +3 | dBm | 1 | |
| 絶滅の比率 | ER | 8.2 | dB | |||
| 光学上昇/落下の時間 | tr/tf | 260 | ps | 2 | ||
| 相対的な強度の騒音 | RIN | -120 | dB/Hz | |||
|
総発生させた送信機のジッター （ピーク間） |
JTXp-p | 0.07 | UI | |||
|
総発生させた送信機のジッター （rms） |
JTXrms | 0.007 | UI | |||
| 光学出力のための目マスク | 目マスクTelcordia GR-253-GOREと迎合的 | |||||
| 受信機セクション: | ||||||
| 光学入れられた波長 | λc | 1530 | 1550 | 1570 | nm | |
| 受信機の積み過ぎ | ポール | -9 | dBm | 3 | ||
| RXの感受性 | 上院議員 | -28 | dBm | 3 | ||
| RX_LOSは主張する | LOS A | -45 | dBm | |||
| RX_LOSは非主張する | LOS D | -29 | dBm | |||
| RX_LOSヒステリシス | LOS H | 0.5 | dB | |||
| 概要の指定: | ||||||
| データ転送速度 | BR | 155 | 2667 | Mb/s | ||
| ビット誤り率 | BER | 10-12 | ||||
| 最高。9/125μm SMF@2.5Gb /sのサポート リンクの長さ | LMAX | 80 | km | |||
| トータル システムの予算 | LB | 26 | dB | |||
発注情報
| BiDi SFPのトランシーバー | ||
| 部品番号 | 製品の説明 | |
| 155Mb/s SFPのトランシーバー | ||
| FE-BX20-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 20km LC、DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 40km LC、DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 80km LC、DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 120km LC、DDM 0°C~+70°C | |
| 1.25Gbps SFPのトランシーバー | ||
| GE-BX10-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 10km LC、DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 20km LC、DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 40km LC、DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 60km LC、DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 80km LC、DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 120km LC、DDM 0°C~+70°C | |
| 10Gbps SFP+のトランシーバー | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 20km LC、DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 40km LC、DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 60km LC、DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps、BiDi 1490nm/1550nm SM 80km LC、DDM 0°C~+70°C | |
| XFPのトランシーバー | ||
| XFP-BX20-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 20km LC、DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 40km LC、DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 60km LC、DDM 0°C~+70°C | |

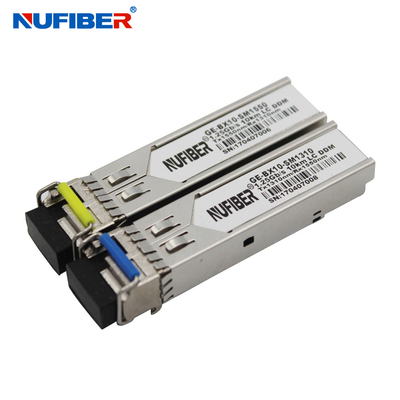

プロダクト ショー
