詳細情報 |
|||
繊維のタイプ: | 多モード/単一モード | 繊維インターフェイス: | LC/SC |
---|---|---|---|
コネクター: | RJ45港 | 伝送速度: | 0.55KM/2KM/20KM/40KM/60KM等 |
間隔: | SFPモジュール | 波長: | 850nm/1310nm/1550nm |
保証: | 3年 | ||
ハイライト: | プラグ アンド プレイPoeは媒体のコンバーターに動力を与えた,SFPスロットPoeは媒体のコンバーターに動力を与えた |
製品の説明

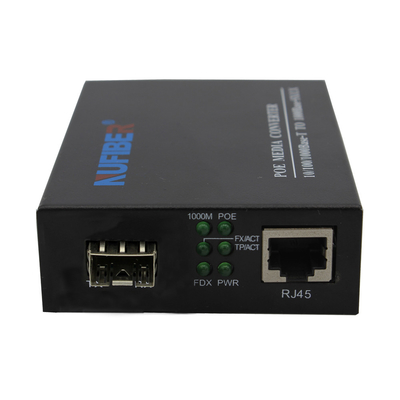

1港100/1000M SFPスロットPOE媒体のコンバーターへの1港10/100/1000M TX
概観
このNF-PSE6301-SFPシリーズ媒体のコンバーターは力の調達装置(PSE)として.whichツイスト ペアの関係を使用してIEEE802.3af/at PoEの規格準拠動力を与えられた装置(PDs)に力を提供するようにするコンバーターが役立つイーサネット(PoE)装置上の100/1000Base-FX力へ10/100/1000Base-TXである。1つの単一ケーブル(RJ45)のデータと共に送信される力は電力線または出口がないあなたのネットワークを拡大することを可能にする。Wifi Apsのような装置に望むところ。IPのカメラかIP Phones.etc。
特徴
1、サポート1000Mbpsの半二重/双方向通信モードおよび自動MDI/MDIX;
PoEとの2つは、力のインフラ コストを救うために支えた;
3つのSFPの港は1.25G SFPモジュールに差し込むことができたり単モードおよび多モード、光ファイバーの伝送距離サポート0-120KMを支える;
4のサポートIEEE 802.3u 100Base-TXのIEEE802.3 af/atの標準;
5のサポートLFP (リンク欠陥のパス);サポートFCL (フロー制御);
6の貯蔵無しそして遅れのない前方技術、;
7つ、プラグ アンド プレイは、他のソフトウェアおよび移動一致必要としなかった;
8つは、小型設計の単位だけを立てる;
磁石が付いている9、作り付けの接続スロット、およびハンガー、いろいろな種類の設計の取付けで適する独特な、統合された設計、利用できる接続およびデスクトップの取付け壁に取り付けられた。
指定
標準 | IEEE802.3i 10BASE-T |
IEEE802.3u 100BASE-TX | |
IEEE802.3z 1000BASE-TX | |
IEEE802.3xのフロー制御 | |
イーサネット上のIEEE802.3af/at力 | |
PoE力 |
港(IEEE802.3af)ごとの15.4W 港(IEEE802.3at)ごとの25.5W |
配線:組に提供されるデータ及び力1/2および3/6か4/5 (+)および7/8 (-) | |
ケーブル:UTP cat.5かより高い | |
繊維のタイプ | 多モード(MM):62.5/125m.50/125m |
単一モード(SM):9/125m | |
間隔 | 多モード及び二重繊維550M (850nm);2km (1310nm) |
単一モード及び単一繊維:20/40/60/80/120KM | |
データ転送速度 | 10/100/1000Mpbs |
コネクター | 1つのRJ45 +1 SFPの港 |
波長 | 1310nm 1490nm 1550nm |
診断LED | 力リンク/活動 |
力 | DC52V/0.7A/36W |
パワー消費量 | <3w> |
温度 |
0~50℃ (作動) -20~70℃ (貯蔵) |
湿気 | 5%~90% |
次元 | 90x70x26mm |
接続図
プロダクトは示す
発注情報
モデル | 記述 | 繊維モード | 波長 | 間隔 | コネクター |
NF-PSE5201-C02 | 10/100Base-Txへの100Base-FX | MMF | TRx:850nm | 2km | SC |
またはTRx:1310nm | |||||
NF-PSE5201-S20 | 10/100Base-Txへの100Base-FX | SMF | TRx:1310nm | 20のkm | SC |
NF-PSE5201-S20A/B | 10/100Base-Txへの100Base-FX | SMF | Tx:1310nm/Rx1550nm | 20のkm | SC |
Tx:1550nm/Rx1310nm | |||||
NF-PSE5201-SFP | 10/100Base-Txへの100Base-FX | SFP | 850nm/1310nm/1550nm | 0~120km | LC/SC |
NF-PSE5201G-C02 | 10/100/1000Base-Txへの1000Base-FX | MMF | TRx:850nm | 2km | SC |
またはTRx:1310nm | |||||
NF-PSE5201G-S20 | 10/100/1000Base-Txへの1000Base-FX | SMF | TRx:1310nm | 20のkm | SC |
NF-PSE5201G-S20A/B | 10/100/1000Base-Txへの1000Base-FX | SMF | Tx:1310nm/Rx1550nm | 20のkm | SC |
NF-PSE6301-SFP | 10/100/1000Base-Txへの100/1000Base-FX | SFP | 850nm/1310nm/1550nm | 0~120km | LC/SC |
