詳細情報 |
|||
製品名: | 繊維光学のビデオ送信機/受信機 | サイズ: | 48.3*6*4.5 |
---|---|---|---|
材料: | 鉄の箱 | 繊維の港: | FC |
間隔: | 20km | Wavlength: | 1310nm/1550nm |
繊維のタイプ: | 単一繊維の単一モード | ビデオ: | 16Channel BNC |
電源: | 5VDC | OEM及びODM: | 受け入れられる |
ハイライト: | 16BNC繊維のビデオ コンバーター,繊維のビデオ コンバーターの送信機,16BNC繊維のビデオ送信機 |
製品の説明

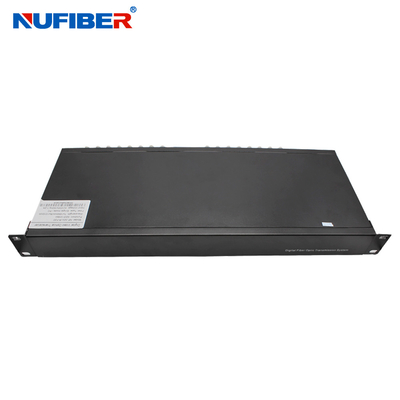

繊維のCCTV NF-16V-T/R-F20のための同軸ビデオ コンバーター16BNC繊維のビデオ送信機そして受信機
記述
NuFiberRSeries繊維のビデオ多重交換装置は8ビット デジタル式に1多重モードか単モード光ファイバーを解読すること符号化し、を使用して放送質のビデオの16チャネルを送信する。モジュールはNTSC、PALまたはSECAM CCTVのカメラ システムと直接互換性がある。これらの多重交換装置単位はカメラを修理した適用で普通使用される。
プラグ アンド プレイ設計は調節なしの取付けおよび操作を保障し、光学調節は決して要求されない。標準インストールはリンクの監察の終わりに16チャネルの受信機の単位に単一の光ファイバケーブルによって、接続されるリンクのカメラの終わりに16チャネルの送信機の単位を利用する。装置は独立またはラック マウントの取付けのために利用できる。単位は力およびビデオ作動の状態を監視するためのLEDの表示器を組み込む。
主要特点
▪8ビット解除されていないビデオ伝送
▪NTSC、PALまたはSECAMのビデオ標準
▪光減衰なしで30kmまで送信しなさい
▪広い光学ダイナミック レンジ
▪EMI、RFI、十字の話およびビデオゆがみ無し
▪調節なしの操作
▪直ちにモニタリング システムの性能をLEDの表示器
▪独立またはラック マウント
指定
•ビデオ | |
ビデオ入出力インピーダンス | BNC 75 Ω |
チャネルの数 | 16のチャネルのビデオ |
ビデオ入力 | 1ボルトpk pk (75オーム) |
帯域幅 | 5つのHz - 8つのMHz |
かまれた決断 | 8ビット デジタル伝送 |
差動利得 | < 1=""> |
微分位相 | < 1=""> |
傾き | < 5=""> |
SN比(SNR) | > 67 dB |
•データ | |
データ形式 | RS485 |
ビット誤り率 | 10E-9 |
•電気及び機械 | |
入力パワーの条件 | DC5V @ 2A |
力のアダプター | AC 100V~240V |
次元 | 485*155*43mm |
•環境 | |
実用温度 | 0°C | +70°C |
保管温度 | -20°C | +80°C |
相対湿度 | 0% | (不凝縮) 95% |
MTBF | >100,000時間 |
プロダクトは示す
接続図
パッキング及び出荷
