詳細情報 |
|||
| 繊維のタイプ: | SMの二重 | 間隔: | 20km |
|---|---|---|---|
| インターフェイス: | RS485/422 | 繊維のコネクター: | ST/SC/FC |
| 保証: | 3年 | ||
| ハイライト: | 繊維のコンバーターに20kmの連続を二重にしなさい,繊維のコンバーターへのSMの複式アパートの連続 |
||
製品の説明

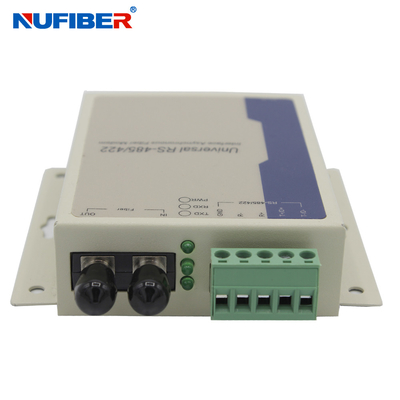

繊維のコンバーターRS485/422繊維の変復調装置SMへの連続は20km GM268SM-T20を二重にする
記述
モデル268は一種のより多くの機能および経済RS-485/422インターフェイス視覚繊維MODEMである。それは催すためにまたはSCADAのRTUを接続する最もよい選択コントローラーである。それは移動媒体として視覚繊維を、高めるシステムの伝達関数を使用した。通信設備は脅迫落雷、サージ、電磁気に有効な安全な環境の下で妨げるために慎しむ。
機能および特徴
a) サポートRS-485/RS-422インターフェイス
b) 、非同期、率120Kbpsまで2地点間
c) サポート5V DC電源の入力
d) 1500Wサージの保護、15KV静的な保護
e) RS-485/422港サポート32ノード（缶の上等の手テーラー128ノード）
f) 働く波長:1310nm
g) オート・テスト信号率は、ゼロ遅れの自動車送信する
性能の指針
インターフェイス:サポートEIA RS-485のRS-422標準
率:0-120Kbps
間隔を送信しなさい:RS-485/422港1200m、光学左舷多重モードの2KM、単モード20KM
労働環境:-25 70℃への℃
出現の指針
インターフェイスの種類:5ビット ターミナル ブロック（RS-485/422）、多重モードの上等ST/SC/FCインターフェイス、単モード上等FC/SC/STインターフェイス
L*W*H:100mm*69mm*22mm
貝:鉄
色:白い
重量:230g
Pinは定義する
光ファイバーインターフェイス
---------光ファイバーの入力
出口---------光ファイバーの出力
RS-422港
T+---------RS-422は+送る
T- ---------RS-422は送る-
R+---------RS-422は+受け取った
R- --------RS-422は受け取った–
GND---------地面
RS-485港
D+---------RS-485+
D- ---------RS-485-
GND---------地面
表示燈説明するため
力:電源作動表示
RxD:光ファイバーインターフェイスは徴候を受け取る
TxD:光ファイバーインターフェイスは徴候を送る
適用
プロダクト
発注情報
| モデルいいえ。 | 指定 |
| GM268MM-C2 | 繊維、多重モードの二重繊維、2KM、SCへのRS485/422 |
| GM268SM-C20 | 繊維、単一モードの二重繊維、20KM、SCへのRS485/422 |
| GM268SM-C40 | 繊維、単一モードの二重繊維、40KM、SCへのRS485/422 |
| GM268SM-C20/B1B2 | 繊維、単一モードの単一繊維、20KM、SCへのRS485/422 |
| GM268SM-C40/B1B2 | 繊維、単一モードの単一繊維、40KM、SCへのRS485/422 |
Packaingおよび船積み
