詳細情報 |
|||
| データ転送速度: | 40Gb/s | 間隔: | 150m （MMF OM3/OM4）または2KM （SMF 1310nm） |
|---|---|---|---|
| コネクター: | LC | 繊維のタイプ: | 多モードまたは単モード |
| 電源: | 3.3V | 実用温度: | 0~70℃ |
| 保証: | 1年 | 製造業者: | はい |
| OEM: | サポート | ||
| ハイライト: | 150Mの多重モードのトランシーバー,OM3多重モードのトランシーバー,QSFP-40G-LX4マルチモード・ファイバのトランシーバー |
||
製品の説明

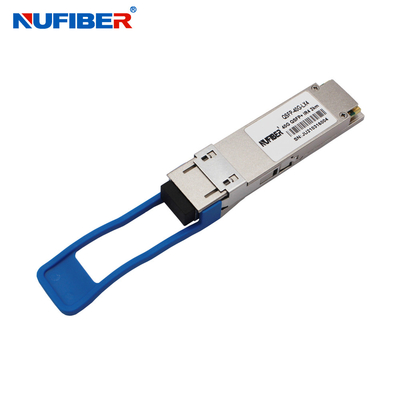

複式アパートLC 1310nmサポートCisco/huawei/H3C/Mikrotik/JuniperとのQSFP-40G-LX4 40Gのqsfp多重モードOM3 150m
SMFの2KMおよびOM3 MMFケーブルの150mのQSFP-40G-LX4 QSFP 40G複式アパートLC 1310nmのサポート
主要特点
4 CWDMの車線MUX/DEMUXの設計 |
チャネルの帯域幅ごとの11.2Gbpsまで |
総計の帯域幅の> 40Gbps |
複式アパートLCのコネクター |
40Gのイーサネットと迎合的IEEE802.3baおよび40GBASE-LR4標準 |
迎合的なQSFP MSA |
MMF （OM3）の150mまで、SMF伝達の2km |
QDR/DDR Infinibandのデータ転送速度と迎合的 |
単一+3.3Vの電源の作動 |
| パワー消費量<2> |
作り付けのデジタル診断機能 |
温度較差0°Cへの70°C |
迎合的なRoHS |
Applicataion
悩ますべき棚 |
スイッチおよびルーターをデータ センタ |
地下鉄ネットワーク |
スイッチおよびルーター |
40G BASE-LR4のイーサネット リンク |
光学変数（上の= 0から70 °C、VCCの= 3.13から3.47ボルト）
| 変数 | 記号 | 分 | タイプ | 最高 | 単位 | 参考. |
| 送信機 | ||||||
| 波長の割り当て | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| サイド モード抑制の比率 | SMSR | 30 | - | - | dB | |
| 総平均進水力 | PT | - | - | 8.3 | dBm | |
| 平均進水力、各車線 | -7 | - | 2.3 | dBm | ||
| 何れかの2つの車線（OMA）間の進水力の相違 | - | - | 6.5 | dB | ||
| 光学調節広さ、各車線 | OMA | -4 | +3.5 | dBm | ||
| OMAのマイナスの進水力 | ||||||
送信機および分散の罰 | -4.8 | - | dBm | |||
| TDPの各車線 | TDP | 2.3 | dB | |||
| 絶滅の比率 | ER | 3.5 | - | - | dB | |
送信機の目マスク定義{X1、 | {0.25、0.4、 0.45、 0.25、 0.28、0.4} | |||||
| 光学リターン・ロスの許容 | - | - | 20 | dB | ||
発注情報
| QSFP-40G-SR4 | 40Gb/s 150m MPO/MTPのコネクター、多モード、850nm |
| QSFP-40G-LR4 | 40Gb/s 10km複式アパートLCのコネクター、単一モード、1270-1330nm |
| QSFP-40G-ER4 | 40Gb/s 40km複式アパートLCのコネクター、単一モード、1270-1330nm |
| QSFP-40G-LR-S | 40Gb/s 2km PSM4 MPOのコネクター、単一モード、1310nm |
| QSFP-40G-LR-S | 40Gb/s 10km PSM4 MPOのコネクター、単一モード、1310nm |
| QSFP-40G-LX4 | 40Gb/s 150m複式アパートLCのコネクター、多モード（OM3）、1270-1330nm |
| QSFP-40G-LX4 | 40Gb/s 2km複式アパートLCのコネクター、単一モード、1270-1330nm |
プロダクトは示す
