詳細情報 |
|||
| データレート: | 10Gb/s | コネクタタイプ: | SFP+へのSFP+ |
|---|---|---|---|
| 長さ: | 3m | 材料: | 銅ケーブル |
| 適用する: | FTTH FTTB FTTXネットワーク | ワイヤーAWG: | デフォルトとしてAWG 30 |
| 電源: | 3.3V | 仕事の臨時雇用者。: | 0~70°C |
| 製造者: | そうだ | 保証: | 1 年 |
製品の説明

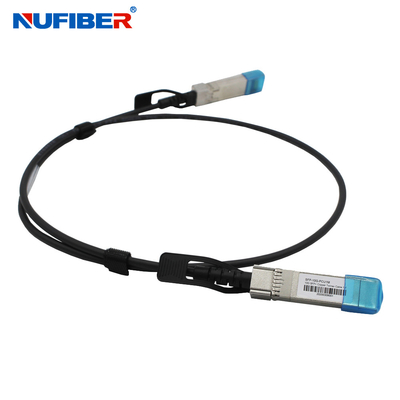

10G DAC SFP+ から SFP+ 直接続銅ケーブル AWG30 10G DAC 3m
記述
NUFIBERの高速SFP+ダイレクトアタッチケーブル (DAC) は,10ギガビットイーサネット (10GbE) ネットワークアプリケーションで高性能を提供します.強化されたSFP+コネクタを使用して,薄いツインアックスケーブルを介して1つのペアされた送信機と受信機を通じて10Gbpsのデータを送信する電気規格SFF-8431,SFF-8083と機械規格SFF-8432,EEPROM規格SFF-8472に適合しています.
主要 な 特徴
- 10.5Gbpsまでのマルチギガビットデータレートをサポートする
- 1Gbpsまでバックコンパクトなデータレート
- ホットプラグ可能なSFP 20PINフットプリント
- I/Oコネクタ 高速差差信号用
- 強化されたEMI/EMC性能のために,IPFに対応するプラグ可能な形態因数 (IPF)
- 業界標準のSFPケージ +スイッチと互換性
- EEPROM シグネチャーはカスタマイズできます
- 低電力消費 < 0.5W
- 温度範囲: 0~70 °C
- RoHS-6 適合
適用する
- 10Gイーサネット
- インフィニバンド,ファイバーチャンネル 4G/8G/10G
- ソネット マルチプラットフォームサポート
- 高性能コンピューティング・クラスター
- 高級サーバー
- メトロネットワークスイッチ/クロスコネクト
技術パラメータ
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット |
| 操作ケースの温度 | 標準Tc | 0 | 25 | 70 | °C |
| 貯蔵温度 | ツ | -40歳 | 85 | °C | |
| 電源の電圧 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 権力 の 消耗 | PD | 0.5 | W | ||
| 相対 の 湿度 | RH | 5 | 95 | % | |
| データレート | 10.5 | Gbit/s |
| 試験タイプ | 試験項目 | ターゲット | 参照 |
| 電気 特徴 |
差分モード RL ((SDDII) | 0.01 測定単位: dB |
SFF 8431 |
| 共通モードリターン損失 (SCCII) |
0.01 測定単位: dB |
SFF 8431 | |
| 次は | <-26dB 1MHzから11GHzまで | / | |
| キャベルの組成 阻力 | 100+/ -100hm 30ps (20%~80%) の上昇時間 |
(20%~80%) | |
| 挿入損失偏差 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| 環境問題 特徴 |
動作温度 | -40~85°C | キャベルの動作温度範囲 |
| 熱ショック | 電気性能は 仕様要求 |
EIA-364-32D メソッドA TC-1. -55 10 85C,100 サイクル,15分,滞在 |
|
| 循環温度と湿度 | 電気性能は 仕様要求 |
EIA-364-31 方法III 試験 条件 A |
|
| 塩噴霧 | 殻の後ろに 48 時間塩を噴霧する 腐食性面積 5%未満 |
EIA-364-26 | |
| 温度寿命 | 性能が仕様要件を満たす | EIA-364-17B w/ RH 湿度 85°Cで85%RHで500時間熱する |
|
| メカニカル 特徴 |
メカニカル振動 | 性能が仕様要件を満たす | EIA-364-28E.11 TC-VII 試験条件 D X,Y,Z 軸で15分 |
| ケーブル・プラグを檻に閉じ込める | 90N ミニ | SFF-8432 Rev 5.0 EIA-455-6B による,ケーブルプラグの機能損傷が90N未満 | |
| ケーブルをプラグで固定する | 90N ミニ | EIA-364-27B,TC-G, 6方向で3回,100g, 6ms | |
| メカニカルショック | 性能が仕様要件を満たす | SFF-8432 Rev 5.0 | |
| ケーブルプラグの挿入 | 18N (最大) | SFF-8432 Rev 5.0 | |
| キャベルのプラグを外す | 12.5N (最大) | EIA-364-09 プラグサイクルを実行するプラグと容器のマット速度: | |
| 耐久性 | 身体的損傷の証拠はない | 250回/時間 |
製品展示
