詳細情報 |
|||
| Speed: | 1.25Gbs | Wavelength: | 850nm |
|---|---|---|---|
| Distance: | 0.55KM | Connector: | LC |
| DDM: | Support | Fiber Type: | Multimode Dual fiber |
| Power Supply: | 3.3V | Compatibility: | Cisco, Huawei, HP... |
| Manufacturer: | Yes | Working Temp.: | 0~70℃ |
| Warranty: | 1 years | ||
製品の説明

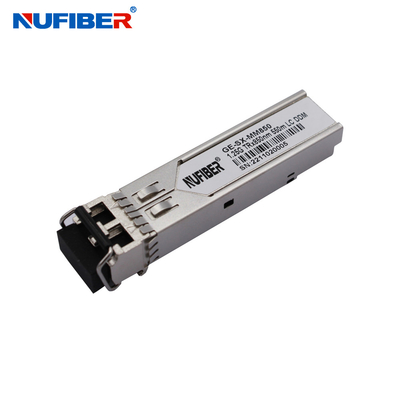

SFP モジュール 1.25G デュプレックス MMF 850nm 550m LC DDM シスコ対応
記述
NuFiberのGE-SX-MM850トランシーバーは,デュプレックスLC光学インターフェースを持つ高性能で費用対効果の高いモジュールです.高速信号とLVTTL制御およびモニタリング信号の標準AC結合CML受信部にはPIN受信機,送信部には850nmVCSELレーザー,最大9dBのリンクバッジが使用され,このモジュールは1000BaseEthernet 550mのアプリケーションを保証します.
特徴
- 1.25Gb/sまでのデータリンク
- ホットプラグ可能
- デュプレックスLCコネクタ
- 50/125μm MMFで最大550m
- 850nm VCSELレーザー送信機
- シングル+3.3V電源
- SFF-8472 に適合するモニタリングインターフェース
- 最大電源 <1W
- 産業用/拡張型/商業用 動作温度範囲: -40°C~85°C/-5°C~85°C/-0°C~70°C バージョン利用可能
- RoHS に準拠し,鉛のない
申請
- 地下鉄/アクセスネットワーク
- 1.25 Gb/s 1000Base-SX イーサネット
- 1×ファイバーチャンネル
- 他の光学リンク
オプティカルパラメータ (T)OP=-40歳に85°C,VCC = 3 について1353まで465ウォルト)
| パラメータ | シンボル | ミニ. | 典型的な | マックス. | ユニット | 注記 |
| トランスミッターセクション: | ||||||
| 中央波長 | λc | 840 | 850 | 860 | nm | |
| スペクトル幅 (RMS) | σRMS | 0.85 | nm | |||
| 光学出力 | P外へ | -9 | -3 | dBm | 1 | |
| 絶滅率 | 緊急事態 | 8.2 | dB | |||
| 光学上昇/下降時間 | tr/ tf | 260 | ps | 2 | ||
| 比較的強度の騒音 | RIN | -120 | dB/Hz | |||
| 出力眼膜 | IEEE802.3 z (レーザー安全クラス1) に準拠する | |||||
| 受信部: | ||||||
| オプティカル入力波長 | λc | 770 | 860 | nm | ||
| 受信機の過負荷 | Pオール | 0 | dBm | 4 | ||
| RX 感受性 | セン | -18歳 | dBm | 4 | ||
| RX_LOS 確認 | ロスA について | -29歳 | dBm | |||
| RX_LOS 断言する | ロスD | -19 | dBm | |||
| RX_LOS ヒステレシス | ロスH | 0.5 | dB | |||
| 一般仕様: | ||||||
| データレート | BR | 1.25 | Gbit/s | |||
| ビットエラー率 | BER | 10-12 | ||||
| 最大 50/125μm MMF@1.25Gb/s でサポートされるリンク長 | L についてマックス | 550 | m | |||
| システム総予算 | LB | 8 | dB | |||
注文情報
| 双ファイバー型SFPトランシーバー | |
| 部分番号 | 製品説明 |
| 155Mbp/s SFPトランシーバー | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km デュアルLC,DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km デュアルLC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km デュアルLC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km デュアルLC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km デュアルLC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km デュアルLC, DDM 0°C~+70°C |
| 1.25Gbps SFPトランシーバー | |
| GE-SX-MM850 | 1.25Gbps 850nm MM 500m ダブルLC DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km デュアルLC,DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km ダブルLC,DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km ダブルLC,DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps 1550nm SM 60km ダブルLC DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps 1550nm SM 80km ダブルLC DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps 1550nm SM 120km ダブルLC DDM 0°C~+70°C |
| 10Gbps SFPトランシーバー | |
| SFP+-10GB-SR | 10G SFP+ SR マルチモードダブルファイバー LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM マルチモードダブルファイバー LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR シングルモードダブルファイバー LC 1310nm 20km |
| SFP+-10GB-ERM について | 10G SFP+ER シングルモードダブルファイバー LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER シングルモードダブルファイバー LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR シングルモードダブルファイバー LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| X についてFPトランシーバー | |
| XFP-10G-SR | 10G XFP SR マルチモードダブルファイバー LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM シングルモードダブルファイバー LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR シングルモードダブルファイバー LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER シングルモードダブルファイバー LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR シングルモードダブルファイバー LC 1550nm 80km |
| CWDM DWDMトランシーバー | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
