| MOQ: | 1本 |
| 標準パッケージ: | 4pcs/plastic版、 |
| 配達期間: | 1-3の仕事日以内に |
| 決済方法: | L/C、T/T、ウェスタン・ユニオンのクレジット カード |
| 供給能力: | 10月1000個 |

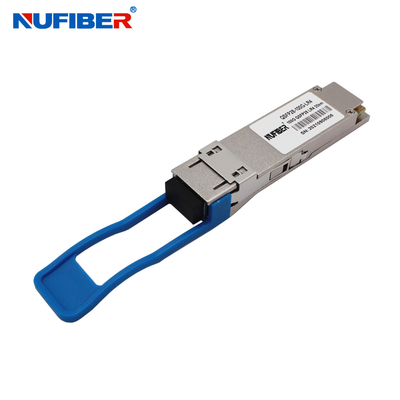

互換性100G QSFP28 LR4 10KM デュプレックス LC DDM 1310nm オプティカルトランシーバーモジュール100G QSFP28
(QSFP28-100G-LR4)
100Gb/s 10km QSFP28トランシーバー
ホットプラグイン可能,デュプレックスLCコネクタ,単調モード
1270 nm,1290 nm,1310 nm と 1330 nm
QSFP28-100G-LR4は,10kmの光通信アプリケーション用に設計されたトランシーバーモジュールである.設計はIEEE 802.3-2012第88項標準IEEE 802の100GbASE-LR4に対応している.3bm CAUI-4 チップからモジュールの電気規格 ITU-T G.959.1-2012-02標準.このモジュールは,25.78Gbpsの4つの入力チャネル (ch) を,27.95Gbpsの電気データに変換し,4レーンの光信号に変換する.100Gb/s オプティカル送信のための単一のチャンネルにそれらをマルチプレックス逆にも,受信側では,モジュールは光学的に100Gb/sのインプットを4レーン信号に分解し,4レーン出力電気データに変換します.
4レーンの中央波長は1270nm,1290nm,1310,1330nmである.光学インターフェース用のデュプレックスLCコネクタと電気インターフェース用の38ピンコネクタを含む.遠距離システムにおける光学分散を最小限に抑えるためにこのモジュールには単調ファイバー (SMF) が適用される必要があります.
特徴
申請
光学パラメータ
| パラメーター | シンボル | ミニ | タイプ | マックス | ユニット | 注記 | |
| チャンネルごとにデータレート | - | 25.78125 | Gbit/s | ||||
| 電力消費量 | - | 2.5 | 3.5 | W | |||
| 供給電流 | Icc | 0.75 | 1.0 | A について | |||
| コントロール I/O 高電圧 | HIV | 2.0 | Vcc | V | |||
| コントロール I/O 低電圧 | VIL | 0 | 0.7 | V | |||
| チャンネル間曲線 | TSK | 150 | ピンチ | ||||
| 再設定期間 | 10 | 私達 | |||||
| RESETL 断固とした時間 | 100 | ms | |||||
| 時間 に 対する 力 | 100 | ms | |||||
| 送信機 | |||||||
| 単端出力電圧容量 | 0.3 | 4 | V | 1 | |||
| 標準モード 容量 | 15 | mV | |||||
| 输出差電圧 | VI | 120 | 1200 | mV | |||
| 输出差阻力 | ZIN | 80 | 100 | 120 | |||
| データ依存型入力ジッター | DDJ | 0.1 | UI | ||||
| データ入力総ジッター | TJさん | 0.28 | UI | ||||
| 受信機 | |||||||
| 単端出力電圧容量 | 0.3 | 4 | V | ||||
| Rx 出力差電圧 | ボー | 600 | 800 | mV | |||
| Rx 出力上昇・低下電圧 | トル/Tf | 35 | ps | 1 | |||
| 総ジッター | TJさん | 0.7 | UI | ||||
| 決定的ジッター | DJさん | 0.42 | UI | ||||
注文情報
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | 金融機関 | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LCデュプレックス | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103. 1Gbps | 1310nm | SMF | LCデュプレックス | 25kmから40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 10km | DML CWDM |
| 1271~1331nm | ||||||
製品表示
応用:
梱包 と 輸送
|
|
