| MOQ: | 1部分 |
| 標準パッケージ: | 10pcs/plastic袋、500pcs/carton |
| 配達期間: | 1-3の仕事日以内に |
| 決済方法: | L/C、T/T、ウェスタン・ユニオンのクレジット カード |
| 供給能力: | 1ヶ月あたりの10,000 PC |

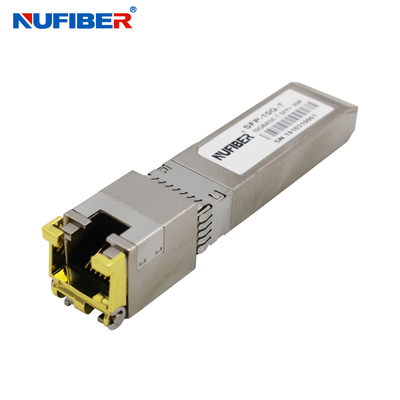

Huawei対応10GBASE-T銅型SFPモジュール30m Rj45 sfpモジュールトランシーバー
SFP+-10GBASE-T 銅型小型プラッガブル (SFP) トランシーバーは,SFP マルチソース協定 (MSA) をベースにしています.それらは10Gbase-T / 5Gbase-T / 2と互換性があります.IEEE Std 802 に規定する 5Gbase-T / 1000base-T 規格.3. SFP+-10GBASE-T はリンク表示のために SFP の RX_LOS ピンを使用します. SFP の TX_DISABLE ピンを引き上げると,PHY IC がリセットされます.
特徴
ケーブルの長さ
| スタンダード | ケーブル | 範囲 | ホストポート |
| 10Gベース-T | CAT6A | 30m | XFI |
| 5Gベース-T/2.5Gベース-t | CAT5E | 50m | 5GBASE-R/2.5GBASE-X |
| 1000ベース-T | CAT5E | 100m | 1000ベース-FX |
光学パラメータ
| パラメータ | シンボル | ミン | 典型的な | マックス | 単位 | 注記/条件 |
| 供給電流 | そうか | 320 | 375 | mA | 1.2W最大電源は,電圧と温度の全範囲で.下記注意事項を参照してください. | |
| 入力電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GND に参照 |
| 突発電流 | 流出 | 30 | mA | 安定電流以上のホットプラグ.注意事項を参照. |
低速信号
| 低速信号,電子特性 | |||||
| パラメータ | シンボル | ミニ | マックス | ユニット | 注記/条件 |
| SFP出力は低い | VOL | 0 | 0.5 |
V
|
4.7kから10kの引き上げで host_Vcc コネクタのホスト側で測定 |
| SFP出力は高い | VOH | host_Vcc -0 について5 | host_Vcc + 0 について3 |
V
|
4.7kから10kの引き上げで host_Vcc コネクタのホスト側で測定 |
| SFP 入力は低い | VIL | 0 | 0.8 | V |
4.7キロから10キロまでVCCまで 接続器のSFP側で測定
|
| SFP 入力は高い | HIV | 2 | Vcc+03 | V |
4.7キロから10キロまでVCCまで 接続器のSFP側で測定 |
高速電気インターフェース
| 高速電気インターフェーストランスミッションライン-SFP | ||||||
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 注記/条件 |
| ライン周波数 | fL | 125 | メガHz |
5レベルの暗号化 IEEE 802 について3 |
||
| Tx出力インペデンス | テキサス州 | 100 | オーム |
差分,すべてのために 周波数について 1MHzと125MHz |
||
| Rx 入力阻力 | ジン,RX | 100 | オーム |
差分,すべてのために 周波数について 1MHzと125MHz |
||
| 高速電気インターフェイス,ホスト-SFP | ||||||
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 注記/条件 |
|
単端データ入力 スイング |
ワインリング | 250 | 1200 |
mV
|
単端 | |
|
単端データ出力 スイング |
誓い | 350 | 800 | mV | 単端 | |
| 上昇/減少 時間 | トル,Tf | 175 | psc | 20%から80% | ||
| Tx 入力阻力 | シン | 50 | オーム | 単端 | ||
| Rx 出力阻力 | ゾウト | 50 | オーム | 単端 | ||
注文情報
| 双ファイバー型SFPトランシーバー | |
| 部分番号 | 製品説明 |
| 155Mbp/s SFPトランシーバー | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km デュアルLC,DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km デュアルLC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km デュアルLC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km デュアルLC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km デュアルLC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km デュアルLC, DDM 0°C~+70°C |
| 1.25Gbps SFPトランシーバー | |
| GE-SX-MM850 | 1.25Gbps 850nm MM 500m ダブルLC DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km デュアルLC,DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km ダブルLC,DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km ダブルLC,DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps 1550nm SM 60km ダブルLC DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps 1550nm SM 80km ダブルLC DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps 1550nm SM 120km ダブルLC DDM 0°C~+70°C |
| 10Gbps SFPトランシーバー | |
| SFP+-10GB-SR | 10G SFP+ SR マルチモードダブルファイバー LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM マルチモードダブルファイバー LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR シングルモードダブルファイバー LC 1310nm 20km |
| SFP+-10GB-ERM について | 10G SFP+ER シングルモードダブルファイバー LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER シングルモードダブルファイバー LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR シングルモードダブルファイバー LC 1550nm 80km |
| X についてFPトランシーバー | |
| XFP-10G-SR | 10G XFP SR マルチモードダブルファイバー LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM シングルモードダブルファイバー LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR シングルモードダブルファイバー LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER シングルモードダブルファイバー LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR シングルモードダブルファイバー LC 1550nm 80km |
製品表示
