詳細情報 |
|||
| データレート: | 10Gb/秒 | 距離: | 30m |
|---|---|---|---|
| コネクタ: | RJ45 | DDM: | サポート |
| 電源: | 3.3V | 作業温度: | 0~70℃ |
| 保証: | 1年 | 互換性: | Cisco、HP、華為技術、Finisar… |
| ハイライト: | 3.3V 10Gbase T SFP トランシーバー、30 メートルの SFP RJ45 モジュール、10G SFP RJ45 モジュール,30 Meters SFP RJ45 Module,10G SFP RJ45 Module |
||
製品の説明

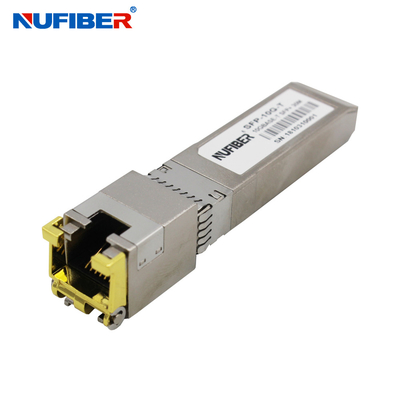

10Gbase T SFP トランシーバー 30 メートル 10G 銅製 SFP RJ45 モジュール、Cisco スイッチと互換性あり
説明
SFP+-10GBASE-T Copper Small Form Pluggable (SFP) トランシーバーは、SFP Multi Source Agreement (MSA) に基づいています。
これらは、IEEE Std 802.3 で指定されている 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T 規格と互換性があります。SFP+-10GBASE-T は、SFP の RX_LOS ピンをリンク表示に使用します。SFP の TX_DISABLE ピンをプルアップすると、PHY IC がリセットされます。
特徴
- 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-Tをサポート
- ホットプラグ可能な SFP フットプリント
- コンパクトな RJ-45 コネクタ アセンブリ
- RoHS準拠および鉛フリー
- +3.3V単電源
- Cat 6a ケーブルを介した 10 ギガビット イーサネット
- 周囲動作温度: 0°C ～ +65°C
ケーブルの長さ
| 標準 | ケーブル | 到着 | ホスト ポート |
| 10Gbase-T | CAT6A | 30m | XFI |
| 5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
| 1000base-T | CAT5E | 100m | 1000base-FX |
光学パラメータ
| パラメータ | シンボル | 最小。 | 典型的 | 最大。 | 単位 | 注意事項・条件 |
| 消費電流 | は | 320 | 375 | mA | 電圧と温度の全範囲で 1.2W の最大電力。以下の注意事項を参照してください | |
| 入力電圧 | Vcc | 3.13 | 3.3 | 3.47 | Ⅴ | GND 基準 |
| サージ電流 | イサージ | 30 | mA | 定常電流を超えるホットプラグ。注意事項を参照 |
低速信号
| 低速信号、電気的特性 | |||||
| パラメータ | シンボル | 分 | マックス | 単位 | 注意事項・条件 |
| SFP 出力 LOW | ボリューム | 0 | 0.5 | Ⅴ | host_Vcc への 4.7k ～ 10k プルアップ、 |
| SFP 出力 HIGH | VOH | ホスト_Vcc -0.5 | ホスト_Vcc + 0.3 | Ⅴ | host_Vcc への 4.7k ～ 10k プルアップ、 |
| SFP 入力 LOW | VIL | 0 | 0.8 | Ⅴ | Vccへの4.7k～10kプルアップ、 |
| SFP 入力 HIGH | VIH | 2 | Vcc + 0.3 | Ⅴ | Vccへの4.7k～10kプルアップ、 |
高速電気インターフェース
| 高速電気インターフェース伝送路-SFP | ||||||
| パラメータ | シンボル | 分 | タイプ | マックス | 単位 | 注意事項・条件 |
| 回線周波数 | fL | 125 | MHz | あたり 5 レベルのエンコーディング | ||
| 送信出力インピーダンス | テキサス州ゾウト | 100 | オーム | すべてのディファレンシャル | ||
| Rx 入力インピーダンス | ジン、RX | 100 | オーム | すべてのディファレンシャル | ||
| 高速電気インターフェイス、ホスト SFP | ||||||
| パラメータ | シンボル | 分 | タイプ | マックス | 単位 | 注意事項・条件 |
シングルエンドデータ入力 | ヴィンシング | 250 | 1200 | mV | シングルエンド | |
シングルエンドのデータ出力 | バウシング | 350 | 800 | mV | シングルエンド | |
| 立ち上がり/立ち下がり時間 | Tr,Tf | 175 | psec | 20%-80% | ||
| 送信入力インピーダンス | ジン | 50 | オーム | シングルエンド | ||
| Rx 出力インピーダンス | ゾウト | 50 | オーム | シングルエンド | ||
