詳細情報 |
|||
データ転送速度: | 10Gb/秒 | 間隔: | 30m |
---|---|---|---|
コネクター: | RJ45 | DDM: | サポート |
電源: | 3.3V | 働く温度: | 0~70℃ |
保証: | 1年 | 互換性: | Cisco、HP、華為技術、Finisar… |
ハイライト: | 銅SFP RJ45モジュール,10Gb/s SFP RJ45モジュール,10Gbps銅のイーサネットUTPモジュール |
製品の説明

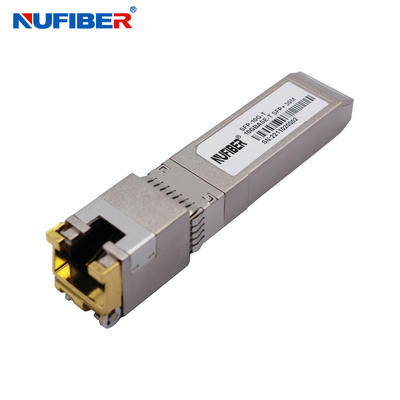

高いquanlity 10Gの銅SFP RJ45モジュール30mの10Gbps銅のイーサネットUTPモジュール
記述
SFP+-10GBASE-Tの銅の小さい形態のプラグイン可能な(SFP)トランシーバーはSFPの多源の一致(MSA)に基づいている。
それらはIEEE Std 802.3で指定どおりに10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T標準と互換性がある。SFP+-10GBASE-Tはリンク徴候のためにSFPのRX_LOSピンを使用する。SFPのTX_DISABLEピンを抜きなさい、PHY ICは再調節される。
特徴
- サポート10Gbase-T/5Gbase-T/2.5Gbase-T/1000base-T
- ホットプラグ対応SFPの足跡
- 密集したRJ-45コネクター アセンブリ
- 迎合的な、無鉛RoHS
- 単一+3.3Vの電源
- 猫6aケーブル上の10ギガビットのイーサネット
- 包囲された実用温度:0°Cへの+65°C
ケーブル長
標準 | ケーブル | 範囲 | ホストの港 |
10Gbase-T | CAT6A | 30m | XFI |
5Gbase-T/2.5Gbase-t | CAT5E | 50m | 5GBase-R/2.5GBase-X |
1000base-T | CAT5E | 100m | 1000base-FX |
光学変数
変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート/条件 |
現在の供給 | ある | 320 | 375 | mA | 電圧および温度のフル レンジ上の1.2W最高力。次注意のノートを見なさい | |
入れられた電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GNDに参照される |
サージ電流 | Isurge | 30 | mA | 定常流れの上の熱いプラグ。注意のノートを見なさい |
低速信号
低速信号、電子特徴 | |||||
変数 | 記号 | 分 | 最高 | 単位 | ノート/条件 |
SFPの出力低速 | VOL. | 0 | 0.5 | V | host_Vccへの10k懸垂への4.7k、 |
SFPの出力最高 | VOH | host_Vcc -0.5 | host_Vcc + 0.3 | V | host_Vccへの10k懸垂への4.7k、 |
SFPは低く入った | VIL | 0 | 0.8 | V | Vccへの10k懸垂への4.7k、 |
SFPの入力最高 | VIH | 2 | Vcc + 0.3 | V | Vccへの10k懸垂への4.7k、 |
高速電気インターフェイス
高速電気インターフェイス伝達ラインSFP | ||||||
変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
ライン頻度 | fL | 125 | MHz | 5レベルの符号化、每に | ||
Txの出力インピーダンス | Zout、TX | 100 | オーム | すべてのための差動、 | ||
Rxの入力インピーダンス | Zin、RX | 100 | オーム | すべてのための差動、 |
高速電気インターフェイス、ホストSFP | ||||||
変数 | 記号 | 分 | タイプ | 最高 | 単位 | ノート/条件 |
単一の終えられたデータ入力 | Vinsing | 250 | 1200 | mV | 終わる単一 | |
単一の終えられたデータ出力 | Voutsing | 350 | 800 | mV | 終わる単一 | |
上昇/落下の時間 | Tr、Tf | 175 | psec | 20%-80% | ||
Txの入力インピーダンス | Zin | 50 | オーム | 終わる単一 | ||
Rxの出力インピーダンス | Zout | 50 | オーム | 終わる単一 |
