詳細情報 |
|||
インターフェイス: | RS232/422/485 | 繊維のタイプ: | SMの単信 |
---|---|---|---|
間隔: | 20km | 波長: | 1310nm/1550nm |
繊維のコネクター: | SC | 電源: | 9-40V |
次元: | 100mm*69mm*22mm | 材料: | 鉄の箱 |
働く温度: | 0~50 ℃ | 保証: | 12Months |
ハイライト: | 繊維光学のコンバーターへのDC24Vの連続,繊維光学のコンバーターへのDC24V RS422,繊維光学のコンバーターへのRS232連続 |
製品の説明

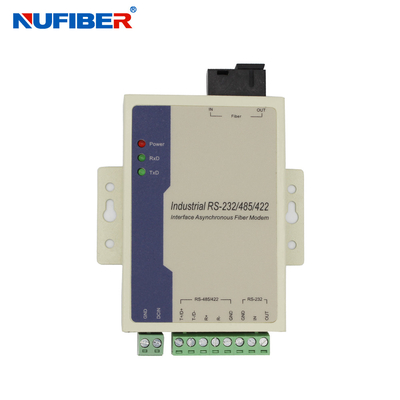

繊維光学のコンバーターDC24Vの電源へのRS485 RS422 RS232の連続
繊維の変復調装置DC24Vの電源への繊維光学のコンバーターRS485/422/232への連続
概観
モデル168は一種のより多くの機能および経済RS-232/485/422インターフェイス視覚繊維MODEMである。それは催すためにまたはSCADAのRTUを接続する最もよい選択コントローラーである。それは移動媒体として視覚繊維を、高めるシステムの伝達関数を使用した。通信設備は脅迫落雷、サージ、電磁気に有効なscurvinessの環境の下で妨げるために慎しむ。
機能および特徴
a)サポートRS-232/RS-485/RS-422インターフェイス
b)、非同期、率120Kbpsまで2地点間
c)サポート9V~40V DCのボルトの入力、消費2W
d) 1500Wのサージの保護、15KV静的な保護
e) RS-485/422の港サポート32ノード(缶の上等の手テーラー128ノード)
f)働きの波長:1310nm
g)オート・テスト信号率は、ゼロ遅れの自動車送信する
性能の指針
インターフェイス:サポートEIARS-232、485の422標準
率:0-500Kbps
間隔を送信しなさい:RS-232港15mのRS-485/422港1500m、光学左舷多重モードの2KM、単モード20KM
労働環境:0℃への60℃
出現の指針
インターフェイスの種類:8ビット ターミナル ブロック、多重モードの上等ST/SC/FCインターフェイス、単モード上等FC/SC/STインターフェイス
L*W*H:100mm*69mm*22mm
貝:鉄
色:白い
重量:230g
Pinは定義する
力インターフェイス
GND---------地面
DCIN---------9-40V入力
光ファイバーインターフェイス
---------光ファイバーの入力
出口---------光ファイバーの出力
RS-485/422港
T+/D+---------RS-422は+ RS-485 +送る
T-/D----------RS-422は-/RS-485-送る
R+---------RS-422は+受け取った
R---------RS-422は受け取った–
GND---------地面
RS-232港
---------RS-232入力
出口---------RS-232出力
GND---------地面
表示燈説明するため
力:電源作動表示
RxD:光ファイバーインターフェイスは徴候を受け取る
TxD:光ファイバーインターフェイスは徴候を送る
適用
