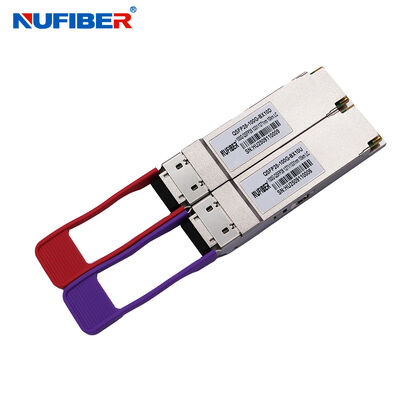

100Gb/s QSFP28 BIDI10km DDMトランシーバー
Descriptions
100G QSFP28 LR1 BIDIは、10kmの光通信アプリケーション向けに設計されています。100Gb/sの高速データ通信でシングルモードファイバーを使用したサービスを対象としています。光信号は、市販の標準LCコネクタを介してシングルモードファイバーに多重化されます。
Product Features
Applications
注文情報
| 品番 | データレート(光) | レーザー | ファイバータイプ | 距離 | 光インターフェース | 温度 | DDMI | ラッチカラー |
| QSFP28-100G-BX20U | 106.25Gbps | Tx1271/Rx1331 | SMF | 20km | LC | 0～70℃ | Y | パープル |
| QSFP28-100G-BX20D | 106.25Gbps | Tx1331/Rx1271 | SMF | 20km | LC | 0～70℃ | Y | レッド |
I.絶対最大定格
| パラメータ | シンボル | 最小値 | 標準値 | 最大値 | 単位 | 注記 |
| 保管温度 | TS | -40 | - | +85 | ℃ | |
| 電源電圧 | VCC | -0.5 | - | +4.0 | V | |
| 動作相対湿度 | RH | - | - | +85 | % |
II.推奨動作条件
| パラメータ | シンボル | 最小値 | 標準値 | 最大値 | 単位 | 注記 |
| 動作ケース温度 | TC | 0 | - | +70 | ℃ | |
| 電源電圧 | VCC | 3.13 | 3.3 | 3.47 | V | |
| 伝送距離 | TD | - | - | 10 | km | SMF経由 |
III.光および特性
| パラメータ | シンボル | 最小値 | 標準値 | 最大値 | 単位 | 注記 |
| 送信機 | ||||||
| 中心波長 | CW | 1264.5 | 1271 | 1277.5 | nm | |
| 1324.5 | 1331 | 1337.5 | nm | |||
| 信号レート | SR | 53.125 | GBd | |||
| 周波数オフセット | Foffset | -100 | 100 | ppm | ||
| 平均送信電力 | PTX | -1.4 | - | 4.5 | dBm | 1 |
| OMA光変調振幅 | OMA | 0.7 | - | 4.7 | dBm | 1 |
| OMAマイナスTDECQの送信電力 | OMA-TDECQ | -0.7 | - | - | dBm | ER≧4.5 dB |
| -0.6 | - | - | dBm | ER<4.5dB | ||
| PAM4用送信機および分散アイクロージャー（TDECQ）（最大） | TDECQ | - | - | 3.4 | dBm | |
| 平均出力電力（レーザーオフ） | Poff | - | - | -30 | dBm | |
| サイドモード抑制比 | SMSR | 30 | - | - | dB | |
| 消光比 | ER | 3.5 | - | - | dB | |
| RIN_OMA | RIN | - | - | -136 | dB/Hz | |
| 送信機反射率 | Tref | - | - | -26 | dB | |
| 光リターンロス許容値 | ORLT | - | - | 15.6 | dB | |
| 受信機 | ||||||
| 中心波長 | CW | 1324.5 | 1331 | 1337.5 | nm | |
| 1264.5 | 1271 | 1277.5 | nm | |||
| 損傷閾値 | Pdamage | 5.5 | - | - | dBm | 2 |
| 平均受信電力 | PRx | -7.7 | - | 4.5 | dBm | 3 |
| 受信電力_OMAアウター | POMA | - | - | 4.7 | dBm | |
|
受信感度_OMAアウター TDECQの場合< 1.4 dB 1.4 dB £ TDECQ £ 3.4 dBの場合 |
SEN _OMA | - | - |
-6.1 ～-7.5 + TDECQ |
dBm | 4 |
| 反射率 | Ref | - | - | -26 | dB | |
| Los Assert | LosA | -26 | - | dBm | ||
| Los De-Assert | LosDA | - | - | -10 | dBm | |
| Los Hysteresis | LosH | 0.5 | - | - | dB | |
| ストレス受信感度_OMAアウター | SRS | - | - | -4.1 | dBm | 5 |
| ストレス受信感度テストの条件： | ||||||
| PAM4用ストレスアイクロージャー（SECQ） | 3.4 | dB | 6 | |||
| SECQ-10*lgCeq | 3.4 | dB | 6 | |||
注記：
IV.電気的特性
| パラメータ | シンボル | 最小値 | 標準値 | 最大値 | 単位 | 注記 |
| 送信機（モジュール入力） | ||||||
| 入力差動インピーダンス | Rin | - | 100 | - | Ohm | |
| 差動データ入力振幅 | VIN,P-P | - | 900 | mVpp | ||
| 差動終端不整合（最大） | D-mismatch | - | - | 10 | % | |
| DCコモンモード入力電圧 | -0.3 | - | 2.8 | V | ||
| 遷移時間（20%～80%） | Tr Tf | 10 | - | - | ps | |
| LPMode、Reset、ModSelL / Tx dis | VIL | -0.3 | - | 0.8 | V | |
| LPMode、Reset、ModSelL / Tx dis | VIH | 2.0 | - | VCC+0.3 | V | |
| 受信機（モジュール出力） | ||||||
| 出力差動インピーダンス | Rout | - | 100 | - | Ohm | |
| 差動データ出力振幅 | VOUTP-P | - | - | 900 | mVpp | |
| 差動終端不整合（最大） | D-mismatch | - | - | 10 | % | |
| 遷移時間、20%～80% | Tr Tf | 12 | - | ps | ||
| ModPrsLおよびIntL/ Rx los | VOL | 0 | - | 0.4 | V | |
| ModPrsLおよびIntL/ Rx los | VOH | VCC-0.5 | - | VCC+0.3 | V | |
V.デジタル診断
| パラメータ | 範囲 | 精度 | 単位 | キャリブレーション |
| 温度 | 0～70 | ±3 | ℃ | 内部 |
| 電圧 | 0～Vcc | ±3% | V | 内部 |
| Txバイアス電流 | 0～100 | ±10% | mA | 内部 |
| Tx出力電力 | -1.4～4.5 | ±3 | dB | 内部 |
| Rx入力電力 | -7.7～4.5 | ±3 | dB | 内部 |
VI.通信インターフェースタイミング特性
| パラメータ | シンボル | 最小値 | 最大値 | 単位 | キャリブレーション | 注記 |
| 初期化時間 | t_init | 10 | s | 電源投入またはホットプラグからモジュールが完全に機能するまでの時間。この時間は、LPModeがホストによってローにプルされた場合のPower Class 2以上のモジュール、およびすべてのPower Class 1モジュールに適用されます。 |
室温 |
|
| LPModeアサート時間 | ton_LPMode | 100 | ms | ホストがLPModeをハイに解放してからモジュール消費電力がPower Class 1に達するまでの時間。 | ||
| Rx LOSアサート時間 | ton_LOS | 100 | ms | Rx光信号損失からRx LOSビットが1にセットされ、IntLがモジュールによってローにプルされるまでの時間。 | ||
| Tx Faultアサート時間 | ton_Txfault | 200 | ms | Tx Fault状態からTx Faultビットが1にセットされ、IntLがモジュールによってローにプルされるまでの時間。 | ||
| Tx Disableデアサート時間 | toff_TxDis | 400 | ms | Tx Disableビットが0にクリアされてから光出力が公称値の90%以上に上昇するまでの時間。 | ||
| Tx Disableアサート時間 | ton_TxDis | 100 | ms | Tx Disableビットが1にセットされてから光出力が公称値の10%以下に低下するまでの時間。 |
VII.ピン配置図
VIII.ピン定義
| PIN | ロジック | シンボル | 説明 |
プラグ シーケンス |
注記 |
| 1 | GND | グランド | 1 | 1 | |
| 2 | CML-I | Tx2n | 送信機反転データ入力 | 3 | |
| 3 | CML-I | Tx2p | 送信機非反転データ出力 | 3 | |
| 4 | GND | グランド | 1 | 1 | |
| 5 | CML-I | Tx4n | 送信機反転データ入力 | 3 | |
| 6 | CML-I | Tx4p | 送信機非反転データ出力 | 3 | |
| 7 | GND | グランド | 1 | 1 | |
| 8 | LVTLL-I | ModSelL | モジュール選択 | 3 | |
| 9 | LVTLL-I | ResetL | モジュールリセット | 3 | |
| 10 | VccRx | 3.3V電源レシーバー | 2 | 2 | |
| 11 | LVCMOS-I/O | SCL | 2線式シリアルインターフェースクロック | 3 | |
| 12 | LVCMOS-I/O | SDA | 2線式シリアルインターフェースデータ | 3 | |
| 13 | GND | グランド | 1 | ||
| 14 | CML-O | Rx3p | 受信機非反転データ出力 | 3 | |
| 15 | CML-O | Rx3n | 受信機反転データ出力 | 3 | |
| 16 | GND | グランド | 1 | 1 | |
| 17 | CML-O | Rx1p | 受信機非反転データ出力 | 3 | |
| 18 | CML-O | Rx1n | 受信機反転データ出力 | 3 | |
| 19 | GND | グランド | 1 | 1 | |
| 20 | GND | グランド | 1 | 1 | |
| 21 | CML-O | Rx2n | 受信機反転データ出力 | 3 | |
| 22 | CML-O | Rx2p | 受信機非反転データ出力 | 3 | |
| 23 | GND | グランド | 1 | 1 | |
| 24 | CML-O | Rx4n | 受信機反転データ出力 | 3 | 1 |
| 25 | CML-O | Rx4p | 受信機非反転データ出力 | 3 | |
| 26 | GND | グランド | 1 | 1 | |
| 27 | LVTTL-O | ModPrsL | モジュールプレゼンス | 3 | |
| 28 | LVTTL-O | IntL/Rx_LOS | 割り込み/Rx_LOS | 3 | 3 |
| 29 | VccTx | +3.3 V電源送信機 | 2 | 2 | |
| 30 | Vcc1 | +3.3 V電源 | 2 | 2 | |
| 31 | LVTTL-I | LPMode/TxDIS | 低電力モード/Tx_Disable | 3 | 3 |
| 32 | GND | グランド | 1 | 1 | |
| 33 | CML-I | Tx3p | 送信機非反転データ入力 | 3 | |
| 34 | CML-I | Tx3n | 送信機反転データ出力 | 3 | |
| 35 | GND | グランド | 1 | 1 | |
| 36 | CML-I | Tx1p | 送信機非反転データ入力 | 3 | |
| 37 | CML-I | Tx1n | 送信機反転データ出力 | 3 | |
| 38 | GND | グランド | 1 | 1 |
注記：
1. GNDはQSFP28モジュールの信号および電源（電力）共通のシンボルです。すべてQSFP28モジュール内で共通であり、特に指定がない限り、すべてのモジュール電圧はこの電位を基準とします。ホストボードの信号共通グランドプレーンに直接接続してください。
2. Vcc Rx、Vcc1、Vcc Txはレシーバーおよびトランスミッターの電源であり、同時に供給される必要があります。ホスト側のホストエッジカードコネクタに定義された要件はMSAに記載されています。各コネクタピンは最大電流1000mAに定格されています。
3. 100G QSFP28 LR1 BIDIモジュールでTx_DISおよびRx_LOS機能をサポートするための2つの多目的ピン。
IX. 部分管理インターフェース
| ページ | バイト | ビット | 名前 | 説明 |
| 00h | 99 | 1 | LP/TxDis ctrl | LPMode/TxDis入力信号制御。詳細についてはSFF8679を参照してください。0b = LPMode 1b = TxDIS |
| 0 | IntL/LOSL ctrl | IntL/LOSL出力信号制御。詳細についてはSFF-8679を参照してください。0b = IntL 1b = LOSL |
X. モジュール電源仕様
100G QSFP28 LR1 BIDIは3.3Vの電源を必要とします。以下の図は、低電力モードでの初期モジュール起動のタイミング、およびホストシステムが2線式インターフェース経由で有効にした後のフルパワーモードへの移行を示しています。また、モジュールへの電源供給とそれに対応する電流値を示しています。モジュール電源についてはSFF-8679 TABLE 5-6を参照してください。
100G QSFP28 LR1 BIDI突入電流タイミング
XI 機械図
|
|
