詳細情報 |
|||
| データ転送速度: | 10Gb/s | 波長: | 850nm |
|---|---|---|---|
| 間隔: | 300m | コネクター: | LC |
| DDM: | サポート | 繊維のタイプ: | 多モード二重LC |
| 電源: | 3.3V | 働く温度: | 0~70℃ |
| 保証: | 3年 | 両立性: | 華為技術、Cisco、HP、H3C… |
| 製造業者: | はい | ||
| ハイライト: | 多重モード10G SFP+のトランシーバー,10G SFP+のトランシーバー300m 850nm |
||
製品の説明

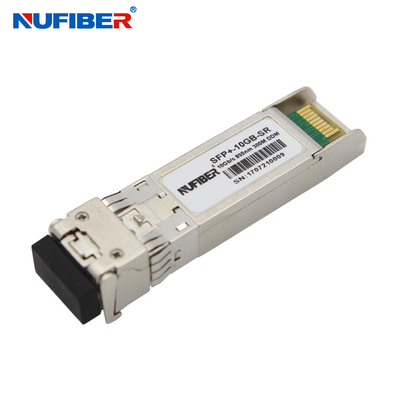

10Gb/S SFP+のトランシーバーSFP-10G-SR繊維多重モードの300m 850nm LC DDM二倍になるため
記述
NuFiberのSFP+-10GB-SRは10Gb/s.に連続光通信の適用のための非常に密集した10Gb/s光学トランシーバー モジュールである。SFP+-10GB-SRは10Gb/s連続電気データ・ストリームに10Gb/s光学出力信号および10Gb/s光学入力信号に10Gb/s連続電気データ・ストリームを変える。高速10Gb/s電気インターフェイスはSFIの指定に完全に準拠している。
高性能850nm VCSELの送信機および高い感受性PINの受信機優秀な性能を300mまでリンクでイーサネット適用に提供するため。
SFF-8431、SFF-8432およびIEEE 802.3ae 10GBASE-SRが付いているSFP+モジュールのcompliants。デジタル診断機能はSFF-8472で指定どおりに2ワイヤー シリアル・インタフェースによって利用できる。
十分にSFPの迎合的な形式要素は熱いpluggability、容易な光学左舷改善および低いEMIの放出を提供する。
特徴
- 11.3Gb/sに9.95をビット・レートを支える
- ホットプラグ対応
- 複式アパートLCのコネクター
- 850nm VCSELの送信機、PINのフォトディテクター
- MMFリンク300mまで
- SFF 8472のデジタル診断監察インターフェイスと迎合的な管理指定のための2ワイヤー インターフェイス
- 電源:+3.3V
- パワー消費量<1w>
- 温度較差:0~ 70°C
- 迎合的なRoHS
適用
- 10GBASE-SR/SWイーサネット
- SONET OC-192/SDH
- 10G繊維チャネル
光学変数
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
| 送信機セクション: | ||||||
| 中心の波長 | λt | 840 | 850 | 860 | nm | |
| RMSの分光幅 | λRMS | 4 | nm | |||
| 平均光学力 | Pavg | -7.3 | -1 | dBm | 1 | |
| 光学力OMA | Poma | -1.5 | dBm | |||
| 力を離れたレーザー | Poff | -30 | dBm | |||
| 絶滅の比率 | ER | 3.5 | dB | |||
| 送信機の分散の罰 | TDP | 3.9 | dB | 2 | ||
| 相対的な強度の騒音 | Rin | -128 | dB/Hz | 3 | ||
| 光学リターン・ロスの許容 | 20 | dB | ||||
| 受信機セクション: | ||||||
| 中心の波長 | λr | 840 | 860 | nm | ||
| 受信機の感受性（OMA） | 上院議員 | -11.1 | dBm | 4 | ||
| 重点を置かれた感受性（OMA） | SenST | -7.5 | dBm | 4 | ||
| Losは主張する | LOSA | -30 | - | dBm | ||
| Losのデザート | LOSD | -12 | dBm | |||
| Losヒステリシス | LOSH | 0.5 | dB | |||
| 積み過ぎ | 土曜日 | 0 | dBm | 5 | ||
| 受信機の反射率 | Rrx | -12 | dB | |||
発注情報
| 二重繊維SFPのトランシーバー | |
| 部品番号 | 製品の説明 |
| 155Mbp/s SFPのトランシーバー | |
| FE-SX-MM850 | 155Mbps、850nm MM 2km二重LC、DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps、1310nm MM 2km二重LC、DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps、1310nm SM 20km二重LC、DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps、1310nm SM 40km二重LC、DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps、1550nm SM 80km二重LC、DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps、1550nm SM 120km二重LC、DDM 0°C~+70°C |
| 1.25Gbps SFPのトランシーバー | |
| GE-SX-MM850 | 1.25Gbps、850nm MM 500m二重LC、DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps、1310nm MM 2km二重LC、DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps、1310nm SM 20km二重LC、DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps、1310nm SM 40km二重LC、DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps、1550nm SM 60km二重LC、DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps、1550nm SM 80km二重LC、DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps、1550nm SM 120km二重LC、DDM 0°C~+70°C |
| 10Gbps SFPのトランシーバー | |
| SFP+-10GB-SR | 10G SFP+のSRの多モード二重繊維LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRMの多モード二重繊維LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LRの単一モードの二重繊維LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ERの単一モードの二重繊維LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ERの単一モードの二重繊維LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZRの単一モードの二重繊維LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFPのトランシーバー | |
| XFP-10G-SR | 10G XFPのSRの多モード二重繊維LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRMの単一モードの二重繊維LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LRの単一モードの二重繊維LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ERの単一モードの二重繊維LC 1550nm 40km |
| XFP-10G-ZR | 10G XFPのZRの単一モードの二重繊維LC 1550nm 80km |
| CWDM DWDMのトランシーバー | |
| XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
