| MOQ: | 1部分 |
| 標準パッケージ: | 4pcs/plastic版、 |
| 配達期間: | 1-3の仕事日以内に |
| 決済方法: | L/C、T/T、ウェスタン・ユニオンのクレジット カード |
| 供給能力: | 1ヶ月あたりの10,000 PC |
(QSFP28-100G-LR4)

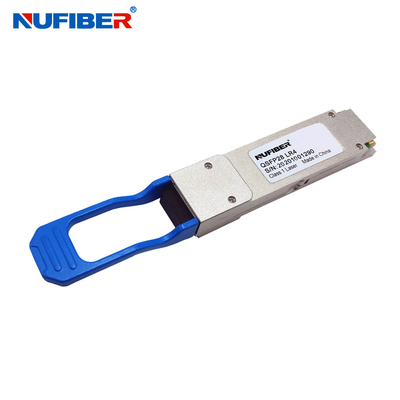

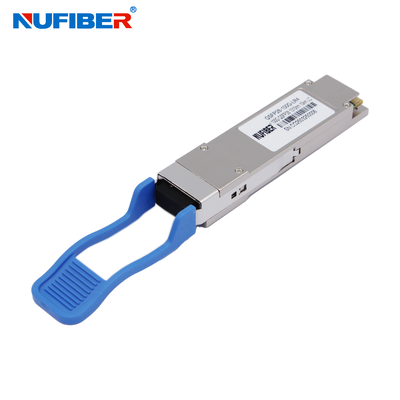

QSFP28-100G-LR4 100Gb/s QSFP28 10KM 1310nm LC光トランシーバー (Cisco Huawei互換)
ホットプラグ対応、デュプレックスLCコネクタ、シングルモード
1270 nm、1290 nm、1310 nm、1330 nm
QSFP28-100G-LR4は、10kmの光通信アプリケーション向けに設計されたトランシーバーモジュールです。この設計は、IEEE 802.3-2012 Clause 88規格の100GbASE-LR4、IEEE 802.3bm CAUI-4チップ・トゥ・モジュール電気規格、ITU-T G.959.1-2012-02規格に準拠しています。このモジュールは、4つの25.78 Gbpsから27.95Gbpsの電気データ入力チャンネルを4レーンの光信号に変換し、それらを単一チャンネルに多重化して100Gb/sの光伝送を行います。逆に、受信側では、モジュールは100Gb/sの入力を4レーンの信号に光的に逆多重化し、それらを4レーンの電気データ出力に変換します。
4レーンの中心波長は1270 nm、1290 nm、1310 nm、1330 nmです。光インターフェース用のデュプレックスLCコネクタと、電気インターフェース用の38ピンコネクタを備えています。長距離システムでの光分散を最小限に抑えるために、このモジュールにはシングルモードファイバー（SMF）を使用する必要があります。
特徴
アプリケーション
光パラメータ
| パラメータ | シンボル | 最小 | 標準 | 最大 | 単位 | 注記 | |
| チャンネルあたりのデータレート | - | 25.78125 | Gbps | ||||
| 消費電力 | - | 2.5 | 3.5 | W | |||
| 供給電流 | Icc | 0.75 | 1.0 | A | |||
| 制御I/O電圧-High | VIH | 2.0 | Vcc | V | |||
| 制御I/O電圧-Low | VIL | 0 | 0.7 | V | |||
| チャンネル間スキュー | TSK | 150 | Ps | ||||
| RESETL持続時間 | 10 | Us | |||||
| RESETL解除時間 | 100 | ms | |||||
| 電源投入時間 | 100 | ms | |||||
| 送信機 | |||||||
| 単線出力電圧許容範囲 | 0.3 | 4 | V | 1 | |||
| コモンモード電圧許容範囲 | 15 | mV | |||||
| 送信入力差電圧 | VI | 120 | 1200 | mV | |||
| 送信入力差インピーダンス | ZIN | 80 | 100 | 120 | |||
| データ依存入力ジッター | DDJ | 0.1 | UI | ||||
| データ入力トータルジッター | TJ | 0.28 | UI | ||||
| 受信機 | |||||||
| 単線出力電圧許容範囲 | 0.3 | 4 | V | ||||
| Rx出力差電圧 | Vo | 600 | 800 | mV | |||
| Rx出力立ち上がり・立ち下がり電圧 | Tr/Tf | 35 | ps | 1 | |||
| トータルジッター | TJ | 0.7 | UI | ||||
| 決定性ジッター | DJ | 0.42 | UI | ||||
注文情報
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LCデュプレックス | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LCデュプレックス | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 10km | DML CWDM |
| 1271~1331nm | ||||||
製品ショー
アプリケーション:
工場ショー
梱包・配送
