詳細情報 |
|||
| データレート: | 1.25Gb/S | 間隔: | 100M |
|---|---|---|---|
| コネクタ: | RJ45 | DDM: | サポート |
| 電源: | 3.3V | 作業温度: | 0~70℃ |
| 互換性: | Cisco、HP、華為技術、Finisar… | メーカー: | はい |
| ハイライト: | 銅製 SFP UTP トランシーバー、100m SFP UTP トランシーバー、UTP 1.25G SFP トランシーバー,100m SFP UTP Transceiver,UTP 1.25G SFP Transceiver |
||
製品の説明

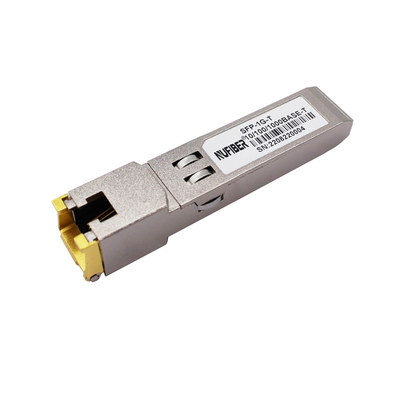

GLC-T 銅モジュール 1000Base-T UTP SFP トランシーバー 100m ギガビット イーサネット銅モジュール
説明
GLC-T10/100/1000 銅線 SFP トランシーバーは、10/100 /1000Mbps のデータレート - シールドなしのツイストペア カテゴリ 5 ケーブルで最大 100 メートルに到達します。GLC-T10/100/1000 は、5 レベルのパルス振幅変調 (PAM) 信号による 10/100/1000 Mbps 全二重データ リンクをサポートします。ケーブルの 4 つのペアはすべて、各ペアで 250Mbps のシンボル レートで使用されます。GLC-T10/100/1000 は、2 線シリアル CMOS EEPROM プロトコルを介して A0h のアドレスでアクセスできる、SFP MSA に準拠した標準シリアル ID 情報を提供します。物理 IC には、アドレス ACh の 2 線式シリアル バスを介してアクセスすることもできます。
特徴
- 最大 1.25Gb/秒の双方向データ リンク
- ホットプラグ可能な SFP フットプリント
- 拡張ケース温度範囲 (-40°C ～ +85°C)
- 低EMIのための完全に金属製の筐体
- 低消費電力
- コンパクトな RJ-45 コネクタ アセンブリ
- EEPROM 内の詳細な製品情報
- +3.3V単電源
- 2線式シリアルバス経由で物理層ICにアクセス
- SGMII インターフェイスを備えたホスト システムでの 10/100/1000 BASE-T 操作
- SFP MSAに準拠
- IEEE Std 802.3TM-2002 に準拠
- FCC 47 CFR Part 15、クラス B に準拠
- RoHS対応製品
アプリケーション
- 1.25 ギガビット イーサネット オーバー カテゴリ 5 ケーブル
- スイッチ/ルーターからスイッチ/ルーターへのリンク
- ファイル サーバーの高速 I/O
光学パラメータ
| パラメータ | シンボル | 最小。 | 典型的 | 最大。 | 単位 | 注意事項・条件 |
| 消費電流 | は | 320 | 375 | mA | 電圧と温度の全範囲で 1.2W の最大電力。以下の注意事項を参照してください | |
| 入力電圧 | Vcc | 3.13 | 3.3 | 3.47 | Ⅴ | GND 基準 |
| サージ電流 | イサージ | 30 | mA | 定常電流を超えるホットプラグ。注意事項を参照 |
| パラメータ | シンボル | 最小。 | 最大。 | 単位 | 注意事項・条件 |
| SFP 出力 LOW | ボリューム | 0 | 0.5 | Ⅴ | host_Vcc への 4.7k ～ 10k プルアップ。 |
| SFP 出力 HIGH | VOH | ホスト_Vcc -0.5 | ホスト_Vcc + 0.3 | Ⅴ | host_Vcc への 4.7k ～ 10k プルアップ。 |
| SFP 入力 LOW | VIL | 0 | 0.8 | Ⅴ | Vcc への 4.7k ～ 10k プルアップ。 |
| SFP 入力 HIGH | 2 | Vcc+0.3V | Ⅴ | Vcc への 4.7k ～ 10k プルアップ。 |
| 伝送路-SFP | ||||||
| パラメータ | シンボル | 最小。 | 典型的 | 最大。 | 単位 | 注意事項・条件 |
| 回線周波数 | fL | 125 | MHz | IEEE 802.3 に準拠した 5 レベルのエンコーディング | ||
| 送信出力インピーダンス | テキサス州ゾウト | 100 | オーム | 微分 | ||
| Rx 入力インピーダンス | ジン、RX | 100 | オーム | 微分 | ||
注文情報
| デュアル ファイバー SFPトランシーバー | |
| 部品番号 | 製品説明 |
| 155Mbps SFPトランシーバー | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km デュアルLC, DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km デュアルLC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km デュアルLC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km デュアルLC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km デュアルLC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps、1550nm SM 120km デュアルLC、DDM 0°C~+70°C |
| 1.25Gbps SFPトランシーバー | |
| GE-SX-MM850 | 1.25Gbps, 850nm MM 500m デュアルLC, DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25Gbps, 1310nm MM 2km デュアルLC, DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km デュアルLC, DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km デュアルLC, DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps, 1550nm SM 60km デュアルLC, DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps, 1550nm SM 80km デュアルLC, DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps、1550nm SM 120km デュアルLC、DDM 0°C~+70°C |
| 10Gbps SFPトランシーバー | |
| SFP+-10GB-SR | 10G SFP+ SR マルチモード デュアルファイバー LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM マルチモード デュアルファイバー LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR シングルモード デュアルファイバー LC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ER シングルモード デュアルファイバー LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER シングルモード デュアルファイバー LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR シングルモード デュアルファイバー LC 1550nm 80km |
| バツFPトランシーバー | |
| XFP-10G-SR | 10G XFP SR マルチモード デュアルファイバー LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM シングルモード デュアルファイバー LC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LR シングルモード デュアルファイバー LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER シングルモード デュアルファイバー LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR シングルモード デュアルファイバー LC 1550nm 80km |
製品ショー
梱包と発送
工場ショー
