| MOQ: | 1部分 |
| 標準パッケージ: | 10pcs/plastic袋、500pcs/carton |
| 配達期間: | 1-3の仕事日以内に |
| 決済方法: | L/C、T/T、ウェスタン・ユニオンのクレジット カード |
| 供給能力: | 1 か月あたりの 10,000 PC |

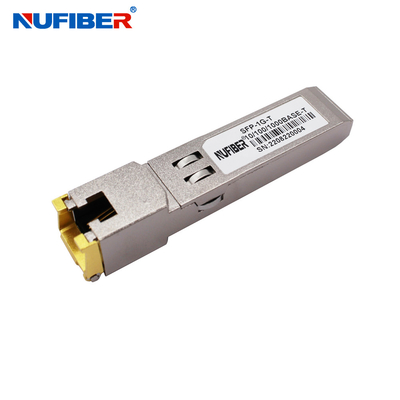

GLC-T ギガビット RJ45 イーサネット モジュール 10/100/1000M 銅 UTP トランシーバー 100m
GLC-T10/100/1000銅型SFPトランシーバーは,IEEE 802. 3-2002およびIEEE 802に規定されているギガビットイーサネットおよび10/100/1000BASE-T規格に準拠する高性能で費用対効果の高いモジュールである.3ab10/100/1000Mbpsのデータレートをサポートする 100mまでの範囲を,シールドなしの扭曲ペアカテゴリ5ケーブルで伝達する.GLC-T10/100/1000は,5レベルのパルス振幅調節 (PAM) 信号を持つ10/100/1000 Mbpsフルデュプレックスデータリンクをサポートするケーブル内の4つのペアはそれぞれ250Mbpsのシンボル速度で使用されます. GLC-T10/100/1000は,SFP MSA に準拠する標準シリアルID情報を提供します.A0hのアドレスでアクセスできる 2ワイヤのシリアル CMOS EEPROM プロトコル物理ICはAChアドレスで2ワイヤのシリアルバスでアクセスできます.
特徴
申請
光学パラメータ
| パラメータ | シンボル | ミン | 典型的な | マックス | 単位 | 注記/条件 |
| 供給電流 | そうか | 320 | 375 | mA | 1.2W最大電源は,電圧と温度の全範囲で.下記注意事項を参照してください. | |
| 入力電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GND に参照 |
| 突発電流 | 流出 | 30 | mA | 安定電流以上のホットプラグ.注意事項を参照. |
| パラメータ | シンボル | ミン | マックス | 単位 | 注記/条件 |
| SFP出力は低い | VOL | 0 | 0.5 | V | 4.7kから10kの引き上げでホスト_Vccへ |
| SFP出力は高い | VOH | host_Vcc -0 について5 | host_Vcc + 0 について3 | V | 4.7kから10kの引き上げでホスト_Vccへ |
| SFP 入力は低い | VIL | 0 | 0.8 | V | 4.7キロから10キロまで VCCへ |
| SFP 入力は高い | 2 | Vcc + 0.3V | V | 4.7キロから10キロまで VCCへ |
| トランスミッションライン-SFP | ||||||
| パラメータ | シンボル | ミン | 典型的な | マックス | 単位 | 注記/条件 |
| ライン周波数 | fL | 125 | メガHz | IEEE 802 による5レベルの暗号化3 | ||
| Tx出力インペデンス | テキサス州 | 100 | オーム | 差分 | ||
| Rx 入力阻力 | ジン,RX | 100 | オーム | 差分 | ||
製品表示
工場ショー
|
|
