| MOQ: | 1本 |
| 標準パッケージ: | 4pcs/plastic版、 |
| 配達期間: | 1-3の仕事日以内に |
| 決済方法: | L/C、T/T、ウェスタン・ユニオンのクレジット カード |
| 供給能力: | 10月1000個 |
(QSFP28-100G-ER4)

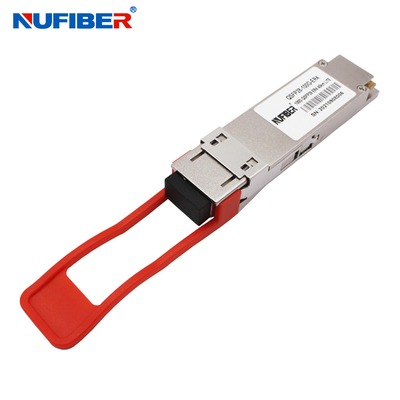

100G QSFP28 ER4 40km オプティカルトランシーバー モジュール シスコ ファーウェイ HP ジャニッパーに対応
ホットプラグイン可能 デュプレックスLCコネクタ シングルモード
100G QSFPトランシーバー デュプレックスLCコネクタ 40km 1310nm 互換性 シスコ Qsfp 100g
QSFP28-100G-ER4は,FEC付き40km (FECなし30km) オプティカル通信アプリケーション用に設計されたトランシーバーモジュールである.設計はIEEE 802の100GbASE-ER4に対応している.3-2012 第88条 IEEE 802 規格.3bm CAUI-4 チップからモジュールの電気規格 ITU-T G959.1-2012-02規格. モジュールは,2578Gbpsの4つの入力チャネル (ch) を27.95Gbpsの電気データに変換し,4レーンの光信号に変換する.100Gb/s オプティカル送信のための単一のチャンネルにそれらをマルチプレックス受信側では,モジュールは100Gb/sのインプットを 4レーン信号に光学的にデマルチプレクスし,それらを4レーン出力電気データに変換します.
4レーンの中央波長は1296nm,1300nm,1305nmおよび1309nmである.光学インターフェースのためのデュプレックスLCコネクタと電気インターフェースのための38ピンコネクタを含む.遠距離システムにおける光学分散を最小限に抑えるためにこのモジュールには単調ファイバー (SMF) が適用される必要があります.
特徴
申請
光学パラメータ
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 注記 | |
| チャンネルごとにデータレート | - | 25.78125 | Gbit/s | ||||
| 電力消費量 | - | 2.5 | 3.5 | W | |||
| 供給電流 | Icc | 0.75 | 1.0 | A について | |||
| コントロール I/O 高電圧 | HIV | 2.0 | Vcc | V | |||
| コントロール I/O 低電圧 | VIL | 0 | 0.7 | V | |||
| チャンネル間曲線 | TSK | 150 | ピンチ | ||||
| 再設定期間 | 10 | 私達 | |||||
| RESETL 断固とした時間 | 100 | ms | |||||
| 時間 に 対する 力 | 100 | ms | |||||
| 送信機 | |||||||
| 単端出力電圧容量 | 0.3 | 4 | V | 1 | |||
| 標準モード 容量 | 15 | mV | |||||
| 输出差電圧 | VI | 120 | 1200 | mV | |||
| 输出差阻力 | ZIN | 80 | 100 | 120 | |||
| データ依存型入力ジッター | DDJ | 0.1 | UI | ||||
| データ入力総ジッター | TJさん | 0.28 | UI | ||||
| 受信機 | |||||||
| 単端出力電圧容量 | 0.3 | 4 | V | ||||
| Rx 出力差電圧 | ボー | 600 | 800 | mV | |||
| Rx 出力上昇・低下電圧 | トル/Tf | 35 | ps | 1 | |||
| 総ジッター | TJさん | 0.7 | UI | ||||
| 決定的ジッター | DJさん | 0.42 | UI | ||||
注文情報
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | 金融機関 | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LCデュプレックス | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103. 1Gbps | 1310nm | SMF | LCデュプレックス | 25kmから40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 2km | DML CWDM |
| 1271~1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 10km | DML CWDM |
| 1271~1331nm | ||||||
製品表示
応用:
梱包 と 輸送
|
|
