| MOQ: | 1ピース |
| 標準パッケージ: | 1部分ケーブルは1箱に詰まる、 |
| 配達期間: | 2~3日 |
| 決済方法: | T/T、Western Union、L/C |
| 供給能力: | 1か月あたり100,000個 |

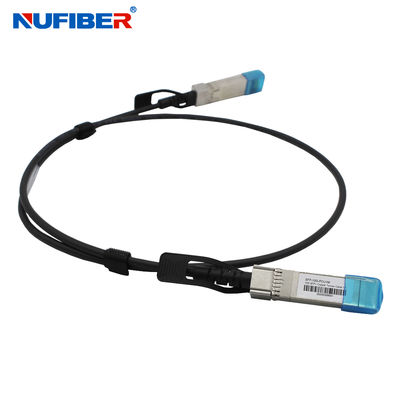

高速10Gb/s SFP+ダイレクトアタッチ銅線DACケーブル 1-15M カスタマイズ
説明
Nufiberの高速SFP+ダイレクトアタッチケーブル（DAC）は、10ギガビットイーサネット（10GbE）ネットワークアプリケーションにおいて高性能を提供します。強化されたSFP+コネクタを使用して、10Gbpsのデータを1対の送信機と受信機を介して細いツインアクスケーブルで送信します。これらは、電気規格SFF-8431、SFF-8083、および機械規格SFF-8432、EEPROM規格SFF-8472に準拠しています。
主な特徴
アプリケーション
技術パラメータ
| パラメータ | 記号 | 最小 | 標準 | 最大 | 単位 |
| 動作ケース温度 | 標準Tc | 0 | 25 | 70 | ℃ |
| 保管温度 | Ts | -40 | 85 | ℃ | |
| 電源電圧 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 消費電力 | PD | 0.5 | W | ||
| 相対湿度 | RH | 5 | 95 | % | |
| データレート | 10.5 | Gbps |
| テストタイプ | テスト項目 | ターゲット | 参照 |
| 電気的 特性 | 差動モードRL（SDDII） | 0.01 測定単位：dB | SFF 8431 |
| コモンモードリターンロス (SCCII) | 0.01 測定単位：dB | SFF 8431 | |
| NEXT | 1MHzから11GHzまで<-26dB | / | |
| ケーブルアセンブリインピーダンス | 100+/ -100hm 30 psの立ち上がり時間（20％〜80％） | (20%~80 %) | |
| 挿入損失偏差 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| 環境 特性 | 動作温度 | -40~85℃ | ケーブル動作温度範囲 |
| 熱衝撃 | 電気的性能は、 仕様要件を満たしています | EIA-364-32D。方法A。 TC-1。-55 10 85C、100 サイクル、15分、滞留 | |
| 周期的温度と湿度 | 電気的性能は、 仕様要件を満たしています | EIA-364-31方法III、テスト Cond A | |
| 塩水噴霧 | シェル後48時間の塩水噴霧 腐食領域は5％未満 | EIA-364-26 | |
| 温度寿命 | 性能は仕様要件を満たしています | EIA-364-17B w/ RH、湿気 500時間85％RHで85℃で加熱 | |
| 機械的 特性 | 機械的振動 | 性能は仕様要件を満たしています | EIA-364-28E.11 TC-VII、テストCond。D 15分、X、Y、Z軸。 |
| ケージ内のケーブルプラグ保持力 | 90N分。 | 90N未満のケーブルプラグに機能的な損傷はありません。SFF-8432 Rev 5.0 EIA-455-6Bによる | |
| プラグ内のケーブル保持力 | 90N分。 | EIA-364-27Bによるクランプと衝撃、TC-G、6方向3回、100g、6ms | |
| 機械的衝撃 | 性能は仕様要件を満たしています | SFF-8432 Rev 5.0 | |
| ケーブルプラグの挿入 | 18N（最大） | SFF-8432 Rev 5.0 | |
| ケーブルプラグの抜き取り | 12.5N（最大） | EIA-364-09; プラグサイクルを実行し、レセプタクルメイトレート: | |
| 耐久性 | 50回。物理的な損傷の証拠なし | 250回/時間 |
注文情報
| 部品番号 | データレート | ケーブル長 | ワイヤゲージ | コネクタ | 温度範囲 |
| 10G-DAC-3M | 最大10.5 Gbps | 3m | 30AWG | アクティブ銅線 | 0-70℃ |
| 10G-DAC-5M | 最大10.5 Gbps | 5m | 24AWG | アクティブ銅線 | 0-70℃ |
| 10G-DAC-7M | 最大10.5 Gbps | 7m | 24AWG | アクティブ銅線 | 0-70℃ |
| 10G-DAC-9M | 最大10.5 Gbps | 9m | 24AWG | アクティブ銅線 | 0-70℃ |
| 10G-DAC-10M | 最大10.5 Gbps | 10m | 24AWG | アクティブ銅線 | 0-70℃ |
| 10G-DAC-12M | 最大10.5 Gbps | 12m | 24AWG | アクティブ銅線 | 0-70℃ |
| 10G-DAC-15M | 最大10.5 Gbps | 15m | 24AWG | アクティブ銅線 | 0-70℃ |
製品ショー
梱包と発送
お問い合わせをお待ちしております！24時間年中無休でオンライン！
|
|
