Cisco華為技術H3Cと互換性がある二重10km 100G QSFP28トランシーバー

製品

Cisco華為技術H3Cと互換性がある二重10km 100G QSFP28トランシーバー

MOQ:	1ピース
標準パッケージ:	4pcs/plastic版、
配達期間:	1〜3営業日以内
決済方法:	L/C、T/T、Western Union、クレジットカード
供給能力:	月額10,000個

起源の場所

ブランド名

NuFiber

CE FCC Rohs

モデル番号

QSFP28-100G-LR4

データレート:

100GB/s

1270-1330nm

コネクタ:

ファイバータイプ:

シングルモード

作業温度:

0〜70℃

華為技術、Cisco、HP、H3C…

メーカー:

デュプレックス 10km 100G QSFP28 トランシーバー Cisco Huawei H3C対応

100Gb/s 10km QSFP28 トランシーバーデュプレックス SM 1310nm LR4 Cisco/Huawei/H3C対応

(QSFP28-100G-LR4)

100Gb/s 20km QSFP28 トランシーバー

ホットプラグ対応、デュプレックスLCコネクタ、シングルモード

1270 nm、1290 nm、1310 nm、1330 nm

説明

QSFP28-100G-LR4は、20km光通信アプリケーション向けに設計されたトランシーバーモジュールです。設計は、IEEE 802.3-2012 Clause 88規格、IEEE 802.3bm CAUI-4チップからモジュールへの電気規格、ITU-T G.959.1-2012-02規格に準拠しています。このモジュールは、25.78 Gbpsから27.95Gbpsの4つの入力チャネル（ch）の電気データを4レーンの光信号に変換し、それらを100Gb/s光伝送用の単一チャネルに多重化します。逆に、受信側では、モジュールは100Gb/s入力を4レーン信号に光的に分離し、それらを4レーン出力電気データに変換します。
4レーンの中心波長は1270 nm、1290 nm、1310 nm、1330 nmです。光インターフェース用のデュプレックスLCコネクタと、電気インターフェース用の38ピンコネクタが含まれています。長距離システムでの光分散を最小限に抑えるために、シングルモードファイバー（SMF）をこのモジュールに適用する必要があります。

特徴

4レーンMUX/DEMUX設計
SMF経由で最大20 kmの範囲に対応する統合CWDM TOSA / ROSA
103.125Gbpsのラインレートの100GBASE-CWDM4と111.81GbpsのラインレートのOTU4をサポート
総帯域幅 > 100Gbps
デュプレックスLCコネクタ
IEEE 802.3-2012 Clause 88規格、IEEE 802.3bm CAUI-4チップからモジュールへの電気規格、ITU-T G.959.1-2012-02規格に準拠
シングル+3.3V電源動作
内蔵デジタル診断機能
温度範囲0℃～70℃
RoHS準拠部品

アプリケーション

ローカルエリアネットワーク（LAN）
ワイドエリアネットワーク（WAN）
イーサネットスイッチおよびルーターアプリケーション

光パラメータ

パラメータ	記号	最小	標準		最大	単位	注記
チャネルあたりのデータレート		-	25.78125			Gbps
消費電力		-	2.5		3.5	W
供給電流	Icc		0.75		1.0	A
制御I/O電圧-高	VIH	2.0			Vcc	V
制御I/O電圧-低	VIL	0			0.7	V
チャネル間スキュー	TSK				150	Ps
RESETL持続時間			10			Us
RESETL非アサート時間					100	ms
電源投入時間					100	ms
送信機
シングルエンド出力電圧許容範囲		0.3		4		V	1
コモンモード電圧許容範囲		15				mV
送信入力差動電圧	VI	120		1200		mV
送信入力差動インピーダンス	ZIN	80	100	120
データ依存入力ジッタ	DDJ			0.1		UI
データ入力トータルジッタ	TJ			0.28		UI
受信機
シングルエンド出力電圧許容範囲		0.3		4		V
Rx出力差動電圧	Vo		600	800		mV
Rx出力立ち上がりおよび立ち下がり電圧	Tr/Tf			35		ps	1
トータルジッタ	TJ			0.7		UI
確定ジッタ	DJ			0.42		UI

注文情報

100G QSFP28
QSFP28-100G-SR4	103.1 Gbp	850nm	MMF	MTP/MPO	100m	VCSEL 850nm
QSFP28-100G-LR4	103.1 Gbp	1310nm	SMF	LCデュプレックス	10km	DML 1310nm
QSFP28-100G-ER4	103.1Gbps	1310nm	SMF	LCデュプレックス	25km-40km	4x EML
QSFP28-100G-PSM4	103.1 Gbp	1310nm	SMF	MTP/MPO	500m	4x DFB
QSFP28-100G-LR-S	103.1 Gbp	1310nm	SMF	MTP/MPO	2km	4x DFB
QSFP28-100G-CWDM4-S	103.1 Gbp	CWDM	SMF	LCデュプレックス	2km	DML CWDM
QSFP28-100G-CWDM4-S	103.1 Gbp	1271~1331nm	SMF	LCデュプレックス	2km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	CWDM	SMF	LCデュプレックス	10km	DML CWDM
QSFP28-100G-CWDM4-L	103.1 Gbp	1271~1331nm	SMF	LCデュプレックス	10km	DML CWDM

製品ショー:

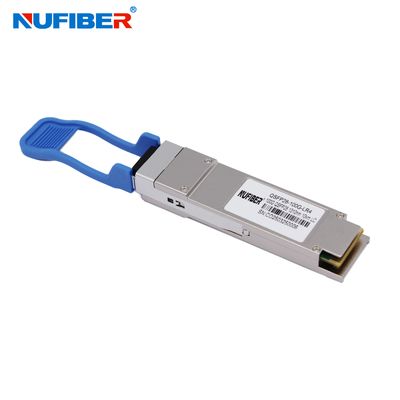

Cisco華為技術H3Cと互換性がある二重10km 100G QSFP28トランシーバー 0

アプリケーション:

Cisco華為技術H3Cと互換性がある二重10km 100G QSFP28トランシーバー 3

Cisco華為技術H3Cと互換性がある二重10km 100G QSFP28トランシーバー 4

梱包と発送

Cisco華為技術H3Cと互換性がある二重10km 100G QSFP28トランシーバー 5

Cisco華為技術H3Cと互換性がある二重10km 100G QSFP28トランシーバー 6
