| MOQ: | 1ピース |
| 標準パッケージ: | 4pcs/plastic版、 |
| 配達期間: | 1〜3営業日以内 |
| 決済方法: | L/C、T/T、Western Union、クレジットカード |
| 供給能力: | 月額10,000個 |

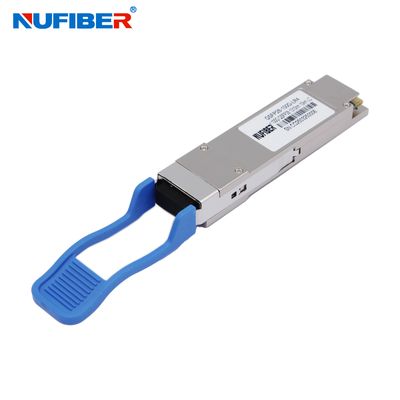

互換性のあるHuawei 100G QSFP28 LR4 20KM LCレセプタクルDDM 1310nm光トランシーバモジュール
QSFP 100g cwdm4をサポートする100G QSFP28 LR4 10KM LC光トランシーバ（cisco huawei finisar）
(QSFP28-100G-LR4)
100Gb/s 20km QSFP28トランシーバ
ホットプラグ可能、デュプレックスLCコネクタ、シングルモード
1270 nm、1290 nm、1310 nm、1330 nm
QSFP28-100G-LR4は、20kmの光通信アプリケーション向けに設計されたトランシーバモジュールです。この設計は、IEEE 802.3-2012 Clause 88標準IEEE 802.3bm CAUI-4チップからモジュールへの電気標準ITU-T G.959.1-2012-02標準に準拠しています。このモジュールは、25.78 Gbpsから27.95Gbpsの4つの入力チャネル（ch）の電気データを4レーンの光信号に変換し、それらを100Gb/s光伝送用の単一チャネルに多重化します。逆に、受信側では、モジュールは100Gb/s入力を4レーン信号に光的に分離し、それらを4レーン出力電気データに変換します。
4レーンの中心波長は1270 nm、1290 nm、1310 nm、1330 nmです。光インターフェース用のデュプレックスLCコネクタと、電気インターフェース用の38ピンコネクタが含まれています。長距離システムでの光分散を最小限に抑えるために、シングルモードファイバ（SMF）をこのモジュールに適用する必要があります。
特徴
アプリケーション
光パラメータ
| パラメータ | 記号 | 最小 | 標準 | 最大 | 単位 | 注 | |
| チャネルあたりのデータレート | - | 25.78125 | Gbps | ||||
| 消費電力 | - | 2.5 | 3.5 | W | |||
| 供給電流 | Icc | 0.75 | 1.0 | A | |||
| 制御I/O電圧-高 | VIH | 2.0 | Vcc | V | |||
| 制御I/O電圧-低 | VIL | 0 | 0.7 | V | |||
| チャネル間スキュー | TSK | 150 | Ps | ||||
| RESETL持続時間 | 10 | Us | |||||
| RESETL非アサート時間 | 100 | ms | |||||
| 電源オン時間 | 100 | ms | |||||
| 送信機 | |||||||
| シングルエンド出力電圧許容差 | 0.3 | 4 | V | 1 | |||
| コモンモード電圧許容差 | 15 | mV | |||||
| 送信入力差動電圧 | VI | 120 | 1200 | mV | |||
| 送信入力差動インピーダンス | ZIN | 80 | 100 | 120 | |||
| データ依存入力ジッタ | DDJ | 0.1 | UI | ||||
| データ入力トータルジッタ | TJ | 0.28 | UI | ||||
| 受信機 | |||||||
| シングルエンド出力電圧許容差 | 0.3 | 4 | V | ||||
| Rx出力差動電圧 | Vo | 600 | 800 | mV | |||
| Rx出力立ち上がりおよび立ち下がり電圧 | Tr/Tf | 35 | ps | 1 | |||
| トータルジッタ | TJ | 0.7 | UI | ||||
| 確定ジッタ | DJ | 0.42 | UI | ||||
注文情報
| 100G QSFP28 | ||||||
| QSFP28-100G-SR4 | 103.1 Gbp | 850nm | MMF | MTP/MPO | 100m | VCSEL 850nm |
| QSFP28-100G-LR4 | 103.1 Gbp | 1310nm | SMF | LCデュプレックス | 10km | DML 1310nm |
| QSFP28-100G-ER4 | 103.1Gbps | 1310nm | SMF | LCデュプレックス | 25km-40km | 4x EML |
| QSFP28-100G-PSM4 | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 500m | 4x DFB |
| QSFP28-100G-LR-S | 103.1 Gbp | 1310nm | SMF | MTP/MPO | 2km | 4x DFB |
| QSFP28-100G-CWDM4-S | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 2km | DML CWDM |
| 1271〜1331nm | ||||||
| QSFP28-100G-CWDM4-L | 103.1 Gbp | CWDM | SMF | LCデュプレックス | 10km | DML CWDM |
| 1271〜1331nm | ||||||
製品表示
アプリケーション：
梱包と発送
|
|
