| MOQ: | 1部分 |
| 標準パッケージ: | 10pcs/plastic袋、500pcs/cartonのカートンのサイズ:455*328*280mm |
| 配達期間: | 1-3の仕事日以内に |
| 決済方法: | L/C、T/T、ウェスタン・ユニオンのクレジット カード |
| 供給能力: | 1ヶ月あたりの100,000 PC |
ヌファイバーの622M-LX80-SM1550トランシーバーは,デュプレックスLC光学インターフェースを持つ高性能で費用対効果の高いモジュールです.高速信号とLVTTL制御およびモニタリング信号の標準AC結合CML受信部にはPIN受信機,送信部には1550nmDFBレーザー,最大25dBのリンクバッジが使用され,このモジュールはSONET OC-12/SDH STM-4 80Kmのアプリケーションを保証します.
ほらSONET OC-12/SDH STM-4
ほら速いイーサネット
ほら他の光学リンク
オプティカルパラメータ (TOP = -40〜85°C,VCC = 3.135〜3.465ボルト)
| パラメータ | シンボル | ミニ. | 典型的な | マックス. | ユニット | 注記 |
| トランスミッターセクション: | ||||||
| 中央波長 | λc | 1530 | 1550 | 1570 | nm | |
| スペクトル幅 | σ | 1 | nm | |||
| 光学出力 | P外へ | -3 | +2 | dBm | 1 | |
| 光学上昇/下降時間 | tr/ tf | 300 | ps | 2 | ||
| 絶滅率 | 緊急事態 | 10 | dB | |||
| 生成されたジッター (ピークからピーク) | JTXp-p | 0.07 | UI | 3 | ||
| 生成されたジッター (rms) | JTXrms | 0.07 | UI | 3 | ||
| 光学出力のための眼膜 | G.957 (レーザー安全1級) に準拠する | |||||
| 受信部: | ||||||
| オプティカル入力波長 | λc | 1260 | 1600 | nm | ||
| 受信機の過負荷 | Pオール | -8 | dBm | 4 | ||
| RX 感受性 | セン | -28歳 | dBm | 4 | ||
| RX_LOS 確認 | ロスA について | -45歳 | dBm | |||
| RX_LOS 断言する | ロスD | -29歳 | dBm | |||
| RX_LOS ヒステレシス | ロスH | 0.5 | dB | |||
| 一般仕様: | ||||||
| データレート | BR | 622 | Mbit/s | |||
| ビットエラー率 | BER | 10-12 | ||||
| 9/125μm SMF@622Mb/sでサポートされる最大リンク長 | L についてマックス | 80 | km | |||
| システム総予算 | LB | 25 | dB | |||
注文情報
| 双ファイバー型SFPトランシーバー | |
| 部分番号 | 製品説明 |
| 155Mbp/s SFPトランシーバー | |
| FE-SX-MM850 | 155Mbps, 850nm MM 2km デュアルLC,DDM 0°C~+70°C |
| FE-SX-MM1310 | 155Mbps, 1310nm MM 2km デュアルLC, DDM 0°C~+70°C |
| FE-LX20-SM1310 | 155Mbps, 1310nm SM 20km デュアルLC, DDM 0°C~+70°C |
| FE-LX40-SM1310 | 155Mbps, 1310nm SM 40km デュアルLC, DDM 0°C~+70°C |
| FE-LX80-SM1550 | 155Mbps, 1550nm SM 80km デュアルLC, DDM 0°C~+70°C |
| FE-LX120-SM1550 | 155Mbps, 1550nm SM 120km デュアルLC, DDM 0°C~+70°C |
| 1.25Gbps SFPトランシーバー | |
| GE-SX-MM850 | 1.25Gbps 850nm MM 500m ダブルLC DDM 0°C~+70°C |
| GE-SX-MM1310 | 1.25gbps, 1310nm MM 2km デュアルLC,DDM 0°C~+70°C |
| GE-LX20-SM1310 | 1.25Gbps, 1310nm SM 20km ダブルLC,DDM 0°C~+70°C |
| GE-LX40-SM1310 | 1.25Gbps, 1310nm SM 40km ダブルLC,DDM 0°C~+70°C |
| GE-LX60-SM1550 | 1.25Gbps 1550nm SM 60km ダブルLC DDM 0°C~+70°C |
| GE-LX80-SM1550 | 1.25Gbps 1550nm SM 80km ダブルLC DDM 0°C~+70°C |
| GE-LX120-SM1550 | 1.25Gbps 1550nm SM 120km ダブルLC DDM 0°C~+70°C |
| 10Gbps SFPトランシーバー | |
| SFP+-10GB-SR | 10G SFP+ SR マルチモードダブルファイバー LC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRM マルチモードダブルファイバー LC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LR シングルモードダブルファイバー LC 1310nm 20km |
| SFP+-10GB-ERM について | 10G SFP+ER シングルモードダブルファイバー LC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ER シングルモードダブルファイバー LC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZR シングルモードダブルファイバー LC 1550nm 80km |
| SFP+10G40-CWDM | 1470 ~ 1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| X についてFPトランシーバー | |
| XFP-10G-SR | 10G XFP SR マルチモードダブルファイバー LC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRM シングルモードダブルファイバー LC 1310nm 10km |
| XFP-10G-LR | 10G XFP LR シングルモードダブルファイバー LC 1310nm 20km |
| XFP-10G-ER | 10G XFP ER シングルモードダブルファイバー LC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZR シングルモードダブルファイバー LC 1550nm 80km |
| CWDM DWDMトランシーバー | |
| XFP-CWDM-40xx | 1470 ~ 1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |

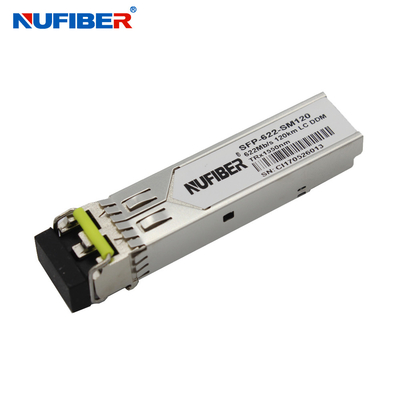

製品表示
梱包&輸送
工場ショー
|
|
