詳細情報 |
|||
| データ転送速度: | 10Gb/s | コネクターのタイプ: | SFP+へのSFP+ |
|---|---|---|---|
| 長さ: | 1m/3m/5m/7m/10m/15m | 材料: | 銅ケーブル |
| 適用: | FTTH FTTB FTTXネットワーク | ワイヤーAWG: | デフォルトとしてAWG 30 |
| 電源: | 3.3V | 仕事の臨時雇用者。: | 0~70℃ |
| 製造業者: | はい | 保証: | 3年 |
| ハイライト: | 10Gb/S銅の直接付加ケーブル,ODMの銅の直接付加ケーブル,FTTH FTTB SFP+の銅ケーブル |
||
製品の説明

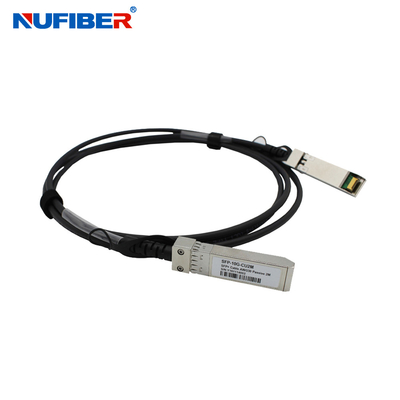

カスタマイズされる高速10Gb/s SFP+の直接付加の銅DACケーブル1-15M
記述
Nufiberの高速SFP+の直接付加ケーブル（DAC）は高められたSFP+のコネクターを使用して薄いtwinaxケーブル上の1組み合わせられた送信機そして受信機を通して10Gbpsデータを送るために10ギガビットのイーサネット（10GbE）ネットワークの塗布の高性能を、提供する。それらは電気標準SFF-8431、SFF-8083および機械標準的なSFF-8432、EEPROM標準的なSFF-8472と迎合的である。
主要特点
- 10.5Gbpsまでの複数のギガビットのデータ転送速度のためのサポート
- 1Gbpsに下位互換データ転送速度
- ホットプラグ対応SFP 20PINの足跡
- 高速差分信号の塗布のために設計されている入力/出力のコネクター
- 高められたEMI/EMCの性能のために迎合的な改善されたプラグイン可能な形式要素（IPF）
- 業界標準SFPのおり+Switchesと互換性がある
- EEPROMの署名はカスタマイズすることができる。
- 低い電力の消費 < 0="">
- 温度較差:0~ 70 °C
- 迎合的なRoHS-6
適用
- 10Gイーサネット
- InfiniBandの繊維チャネル4G/8G/10G
- Sonet Multiplatformサポート
- 高性能コンピューティングの集り
- 上限サーバー
- 地下鉄のネットワーク スイッチ/相互接続
技術的な変数
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 作動の場合温度 | 標準的なTc | 0 | 25 | 70 | °C |
| 保管温度 | TS | -40 | 85 | °C | |
| 電源電圧 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 電力損失 | PD | 0.5 | W | ||
| 相対湿度 | RH | 5 | 95 | % | |
| データ転送速度 | 10.5 | Gbps |
| テスト タイプ | テスト項目 | ターゲット | 参照 |
| 電気 特徴 |
差動モードRL （SDDII） | fが 測定単位:dB |
SFF 8431 |
| 共通モード リターン・ロス （SCCII） |
fが 測定単位:dB |
SFF 8431 | |
| 次に | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| ケーブル会議のインピーダンス | 100+/-100hm 30 ps （20%年- 80%）の上昇時間 |
（20%~ 80%） | |
| 挿入損失の偏差 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ | |
| 環境 特徴 |
実用温度 | -40~85°C | temp.rangeを作動させるケーブル |
| 熱衝撃 | 電気性能は会う 指定の条件 |
EIA-364-32D.方法A。 TC-1.-55 10 85C、100 周期は、15分、住む |
|
| 循環臨時雇用者。及び湿気 | 電気性能は会う 指定の条件 |
EIA-364-31方法IIIのテスト Cond A |
|
| 塩スプレー | 貝の後の噴霧48時間の塩 腐食性区域5%以下 |
EIA-364-26 | |
| 温度の生命 | 性能は指定の条件を満たす | RHの湿気のEIA-364-17B 500時間85% RHで85Cを熱しなさい |
|
| 機械 特徴 |
MechanicaIの振動 | 性能は指定の条件を満たす | EIA-364-28E.11 TC-VIIのテストCond。X、YのZ軸のD 15minutes。 |
| おりのケーブルのプラグの保持 | 90N Min。 | 90Nの下でプラグをケーブルで通信する機能損傷無し。SFF-8432 Rev.ごと5.0 EIA-455-6B | |
| プラグのケーブルの保持 | 90N Min。 | EIA-364-27B、TC-G、6directions、100g、6msの3timesごとのクランプそして衝撃 | |
| 機械衝撃 | 性能は指定の条件を満たす | SFF-8432 Rev. 5.0 | |
| ケーブルのプラグの挿入 | 18N （最高。） | SFF-8432 Rev. 5.0 | |
| ケーブルのプラグの抽出 | 12.5N （最高。） | EIA-364-09;プラグ周期を差し込み、容器の仲間率行いなさい: | |
| 耐久性 | 50時間。物理的な損傷の証拠無し | 250times/hour |
発注情報
| 部品番号 | データ転送速度 | ケーブル長 | ワイヤ・ゲージ | コネクター | 臨時雇用者。範囲 |
| 10G-DAC-3M | 10.5までGbps | 3m | 30AWG | 活動的な銅 | 0-70℃ |
| 10G-DAC-5M | 10.5までGbps | 5m | 24AWG | 活動的な銅 | 0-70℃ |
| 10G-DAC-7M | 10.5までGbps | 7m | 24AWG | 活動的な銅 | 0-70℃ |
| 10G-DAC-9M | 10.5までGbps | 9m | 24AWG | 活動的な銅 | 0-70℃ |
| 10G DAC 10M | 10.5までGbps | 10m | 24AWG | 活動的な銅 | 0-70℃ |
| 10G-DAC-12M | 10.5までGbps | 12m | 24AWG | 活動的な銅 | 0-70℃ |
| 10G-DAC-15M | 10.5までGbps | 15m | 24AWG | 活動的な銅 | 0-70℃ |
