詳細情報 |
|||
| データ転送速度: | 10Gb/s | コネクターのタイプ: | SFP+へのSFP+ |
|---|---|---|---|
| 長さ: | 1m/3m/5m/7m/10m/15m | 材料: | 銅ケーブル |
| 適用: | FTTH FTTB FTTXネットワーク | ワイヤーAWG: | デフォルトとしてAWG 30 |
| 電源: | 3.3v | 仕事の臨時雇用者。: | 0~70℃ |
| 製造業者: | 肯定 | 保証: | 1年 |
| ハイライト: | 受動SFP+ DACケーブル,10G SFP+ DACケーブル,7meters SFPの直接付加ケーブル |
||
製品の説明

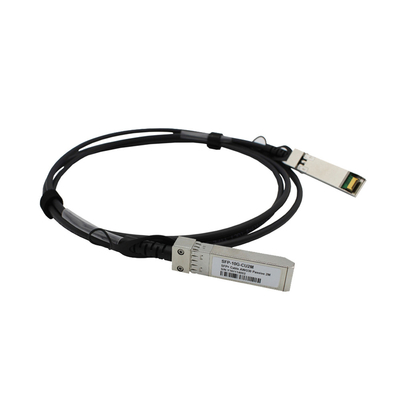

10G SFP+ DACケーブルの受動態の直接付加の銅のTwinaxケーブル1-7meters SFPの直接付加ケーブル
記述
SFP+の直接付加ケーブルはSFF-8431、SFF-8432およびSFF-8472指定と迎合的である。ワイヤ・ゲージのさまざまな選択は30からケーブル長（7mまで）のさまざまな選択の24のAWGに利用できる。
主要特点
（1） SFF-8431、8432および8472と迎合的;
（2）チャネルごとの10.3125Gbpsデータ転送速度まで;
（3） 7mまで伝達;
（4）実用温度:0~70℃;
（5）単一3.3V電源;
（6）迎合的なRoHS。
適用
- 10Gイーサネット
- InfiniBandの繊維チャネル4G/8G/10G
- Sonet Multiplatformサポート
- 高性能コンピューティングの集り
- 上限サーバー
- 地下鉄のネットワーク スイッチ/相互接続
技術的な変数
| 変数 | 記号 | 分 | 典型的 | 最高 | 単位 |
| 作動の場合温度 | 標準的なTc | 0 | 25 | 70 | °C |
| 保管温度 | TS | -40 | 85 | °C | |
| 電源電圧 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 電力損失 | PD | 0.5 | W | ||
| 相対湿度 | RH | 5 | 95 | % | |
| データ転送速度 | 10.5 | Gbps |
| テスト タイプ | テスト項目 | ターゲット | 参照 |
| 電気 特徴 | 差動モードRL （SDDII） | 0.014 測定単位:dB | SFF 8431 |
| 共通モード リターン・ロス （SCCII） | 0.012.5Where 測定単位:dB | SFF 8431 | |
| 次に | <-26db from="" 1MHz="" to="" 11GHz=""> | / | |
| ケーブル会議のインピーダンス | 100+/-100hm 30 ps （20%年- 80%）の上昇時間 | （20%~ 80%） | |
| 挿入損失の偏差 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| 環境 特徴 | 実用温度 | -40~85°C | temp.rangeを作動させるケーブル |
| 熱衝撃 | 電気性能は会う 指定の条件 | EIA-364-32D.方法A。 TC-1.-55 10 85C、100 周期は、15分、住む | |
| 循環臨時雇用者。及び湿気 | 電気性能は会う 指定の条件 | EIA-364-31方法IIIのテスト Cond A | |
| 塩スプレー | 貝の後の噴霧48時間の塩 腐食性区域5%以下 | EIA-364-26 | |
| 温度の生命 | 性能は指定の条件を満たす | RHの湿気のEIA-364-17B 500時間85% RHで85Cを熱しなさい | |
| 機械 特徴 | MechanicaIの振動 | 性能は指定の条件を満たす | EIA-364-28E.11 TC-VIIのテストCond。X、YのZ軸のD 15minutes。 |
| おりのケーブルのプラグの保持 | 90N Min。 | 90Nの下でプラグをケーブルで通信する機能損傷無し。SFF-8432 Rev.ごと5.0 EIA-455-6B | |
| プラグのケーブルの保持 | 90N Min。 | EIA-364-27B、TC-G、6directions、100g、6msの3timesごとのクランプそして衝撃 | |
| 機械衝撃 | 性能は指定の条件を満たす | SFF-8432 Rev. 5.0 | |
| ケーブルのプラグの挿入 | 18N （最高。） | SFF-8432 Rev. 5.0 | |
| ケーブルのプラグの抽出 | 12.5N （最高。） | EIA-364-09;プラグ周期を差し込み、容器の仲間率行いなさい: | |
| 耐久性 | 50時間。物理的な損傷の証拠無し | 250times/hour |
発注情報
| 部品番号 | データ転送速度 | ケーブル長 | ワイヤ・ゲージ | コネクター | 臨時雇用者。範囲 |
| 10G-DAC-1M | 10.5までGbps | 1m | 30AWG | 受動の銅 | 0-70℃ |
| 10G-DAC-3M | 10.5までGbps | 3m | 30AWG | 受動の銅 | 0-70℃ |
| 10G-DAC-5M | 10.5までGbps | 5m | 24AWG | 受動の銅 | 0-70℃ |
| 10G-DAC-7M | 10.5までGbps | 7m | 24AWG | 受動の銅 | 0-70℃ |
プロダクト ショー
船積み及びパッキング
FAQ
Q:あなた製造業者または商事会社はであるか。
:私達はDirect付加ケーブルの専門の製造業者であり、ワンストップOEM及びODMサービスを世界中すべてのパートナーに提供する。
Q:あなたのプロダクトは私達の標準に従ってあるか。
:はい、私達のプロダクトは要求するようにテストを、渡すことができる例えば:セリウム、RoHS、ISO9001。
Q:いかに質を制御するか。
:私達に完全なQCシステム（IQC、IPQC、FQC、OQCのチーム）、専門プロダクト エンジニアおよび連続的な改善システムがある。
Q:プロダクト保証は何であるか。
:私達は保証12か月の提供する。
