詳細情報 |
|||
| データレート: | 10Gb/秒 | 波長: | 850nm |
|---|---|---|---|
| 距離: | 300m | コネクタ: | LC |
| DDM: | サポート | 繊維の種類: | マルチモードデュプレックス LC |
| 電源: | 3.3V | 作業温度: | 0~70℃ |
| 保証: | 1年 | 互換性: | ファーウェイ、シスコ、HP、H3C... |
| ハイライト: | 300m光ファイバートランシーバーモジュール、850nm光ファイバートランシーバーモジュール、LC 10G SFP+ SR,850nm Fiber Optical Transceiver Module,LC 10G SFP+ SR |
||
製品の説明

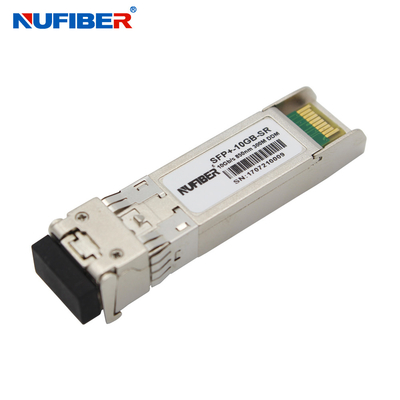

H3C、MikroTik、Huawei、ZTEと互換性のある10G SFP+ SR 300m 850nm光ファイバートランシーバーモジュール
説明
NuFiber の SFP+-10GB-SR は、10Gb/s のシリアル光通信アプリケーション向けの非常にコンパクトな 10Gb/s 光トランシーバー モジュールです。SFP+-10GB-SR は、10Gb/s シリアル電気データ ストリームを 10Gb/s 光出力信号に変換し、10Gb/s 光入力信号を 10Gb/s シリアル電気データ ストリームに変換します。高速 10Gb/s の電気的インターフェイスは、SFI 仕様に完全に準拠しています。
高性能 850nm VCSEL トランスミッターと高感度 PIN レシーバーは、最大 300m リンクのイーサネット アプリケーションに優れたパフォーマンスを提供します。
SFP+ モジュールは、SFF-8431、SFF-8432、および IEEE 802.3ae 10GBASE-SR に準拠しています。デジタル診断機能は、SFF-8472 で指定されているように、2 線式シリアル インターフェイスを介して利用できます。
SFP に完全に準拠したフォーム ファクタは、ホット プラグ対応、簡単な光ポート アップグレード、低 EMI 放射を提供します。
特徴
- 9.95 ～ 11.3Gb/s のビット レートをサポート
- ホットプラグ対応
- デュプレックス LC コネクタ
- 850nm VCSELトランスミッター、PINフォトディテクター
- 300mまでのMMFリンク
- SFF 8472 デジタル診断監視インターフェースに準拠した管理仕様の 2 線式インターフェース
- 電源：+3.3V
- 消費電力<1W
- 温度範囲: 0~ 70°C
- RoHS対応
アプリケーション
- 10GBASE-SR/SW イーサネット
- SONET OC-192 / SDH
- 10G ファイバーチャネル
光学パラメータ
| パラメータ | シンボル | 分. | 典型的 | マックス. | 単位 | ノート |
| 送信部: | ||||||
| 中心波長 | λt | 840 | 850 | 860 | nm | |
| RMS スペクトル幅 | λ実効値 | 4 | nm | |||
| 平均光パワー | パヴグ | -7.3 | -1 | dBm | 1 | |
| 光パワー OMA | ポマ | -1.5 | dBm | |||
| レーザーオフパワー | ポフ | -30 | dBm | |||
| 消光比 | 小胞体 | 3.5 | dB | |||
| 送信機分散ペナルティ | TDP | 3.9 | dB | 2 | ||
| 相対強度ノイズ | りん | -128 | dB/Hz | 3 | ||
| オプティカル リターン ロス トレランス | 20 | dB | ||||
| 受信機セクション: | ||||||
| 中心波長 | λr | 840 | 860 | nm | ||
| 受信感度 (OMA) | セン | -11.1 | dBm | 4 | ||
| ストレス感度 (OMA) | センST | -7.5 | dBm | 4 | ||
| ロスアサート | ロスあ | -30 | - | dBm | ||
| ロスデザート | ロスD | -12 | dBm | |||
| 損失ヒステリシス | ロスH | 0.5 | dB | |||
| 過負荷 | 土 | 0 | dBm | 5 | ||
| 受信機の反射率 | Rrx | -12 | dB | |||
