| MOQ: | 1本 |
| 標準パッケージ: | 1部分ケーブルは1箱に詰まる、 |
| 配達期間: | 2~3日 |
| 決済方法: | T/T,ウェスタンユニオン,L/C |
| 供給能力: | 100月1000個 |
高速100Gb/s QSFP28から4xSFP28 消極直接接続 銅ケーブル 1M
記述
QSFP28受動型銅ケーブル組は8つの異なる銅ペアを搭載し,1チャンネルあたり最大28Gbpsの速度で4つのデータ送信チャネルを提供し,100Gイーサネットに対応しています.25GイーサネットとInfiniBand強化データレート (EDR) の要件26AWGから30AWGまでの幅広いワイヤゲージで利用可能で,この100G銅ケーブル組は,低挿入損失と低クロストークを備えています.
高速で信頼性の高いケーブル組み立てを必要とするデータセンター,ネットワーク,通信市場でのアプリケーションのために設計されていますこの次世代製品は QSFP+ フォームファクターと同じペアリング インターフェースを共有しますQSFP28は,現在の10Gおよび14Gアプリケーションで,実質的な信号完整性限界で使用できます.
主要 な 特徴
IEEE 802.3bj,IEEE 802.3by と InfiniBand EDR と互換性
100Gbps の総データ速度をサポートする
挿入損失とクロストークを最小限に抑えるために最適化された構造
既存のQSFP+コネクタとケージと後方対応
引いて解けるスライドロック設計
26AWGから30AWGまでのケーブル
ストレートとブレイクアウト組装の構成が利用可能
カスタマイズされたケーブルブレイドの終結は,EMI放射線を制限する
ケーブル署名のためのカスタマイズ可能なEEPROMマッピング
RoHS に準拠する
適用する
スイッチ,サーバー,ルーター
■データセンターネットワーク
貯蔵エリアネットワーク
高性能コンピューティング
電気通信及び無線インフラ
医療診断とネットワーク
■ 試験・測定装置
技術パラメータ
| パラメーター | シンボル | ミニ | 典型的な | マックス | ユニット | 注記 |
| 差阻力 | TDR | 90 | 100 | 110 | Ώ | |
| 挿入損失 | SDD21 | 8 | 22.48 | dB | 12.8906 GHz で | |
| 利回り差の損失 |
SDD11 SDD22 |
12.45 | 第1条 | dB | 0.05〜4.1 GHzで | |
| 3.12 | 2 参照 | dB | 4,1〜19 GHz | |||
| 共通モードから共通モードへの出力回帰損失 |
SCC11 SCC22 |
2 | dB | 0.2から19 GHz | ||
|
共通モードの差分 リターン損失 |
SCD11 SCD22 |
12 | 3 参照 | dB | 0.01〜12.89 GHz で | |
| 10.58 | 第4条 | 周波数12.89〜19GHz | ||||
|
共通モードと差分モード 変換損失 |
SCD21-IL | 10 | dB | 0.01〜12.89 GHz で | ||
| 第5条 | 周波数12.89〜15.7 GHz | |||||
| 6.3 | 15.7〜19 GHz | |||||
| チャンネル運用利益率 | COM について | 3 | dB | |||
|
注記:
|
||||||
メカニカル次元

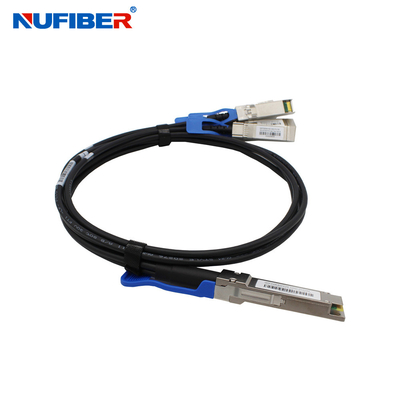

製品展示
|
|
