| MOQ: | 1本 |
| 標準パッケージ: | 1部分ケーブルは1箱に詰まる、 |
| 配達期間: | 2~3日 |
| 決済方法: | T/T,ウェスタンユニオン,L/C |
| 供給能力: | 100月1000個 |

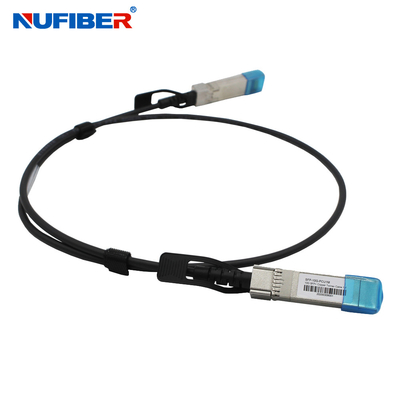

高速10Gb/s SFP+ 直接接続 銅ケーブル パッシブ10G-DAC-1M
記述
NUFIBERの高速SFP+ダイレクトアタッチケーブル (DAC) は,10ギガビットイーサネット (10GbE) ネットワークアプリケーションで高性能を提供します.強化されたSFP+コネクタを使用して,薄いツインアックスケーブルを介して1つのペアされた送信機と受信機を通じて10Gbpsのデータを送信する電気規格SFF-8431,SFF-8083と機械規格SFF-8432,EEPROM規格SFF-8472に適合しています.
主要 な 特徴
適用する
技術パラメータ
| パラメータ | シンボル | ミニ | 典型的な | マックス | ユニット |
| 操作ケースの温度 | 標準Tc | 0 | 25 | 70 | °C |
| 貯蔵温度 | ツ | -40歳 | 85 | °C | |
| 電源の電圧 | Vcc | 3.13 | 3.3 | 3.47 | V |
| 権力 の 消耗 | PD | 0.5 | W | ||
| 相対 の 湿度 | RH | 5 | 95 | % | |
| データレート | 10.5 | Gbit/s |
| 試験タイプ | 試験項目 | ターゲット | 参照 |
| 電気 特徴 | 差分モード RL ((SDDII) | 0.01 測定単位: dB | SFF 8431 |
| 共通モードリターン損失 (SCCII) | 0.01 測定単位: dB | SFF 8431 | |
| 次は | <-26dB 1MHzから11GHzまで | / | |
| キャベルの組成 阻力 | 100+/ -100hm 30ps (20%~80%) の上昇時間 | (20%~80%) | |
| 挿入損失偏差 | -1dB≤ILD≤1dB 300KHz≤f≤6GHz | / | |
| 環境問題 特徴 | 動作温度 | -40~85°C | キャベルの動作温度範囲 |
| 熱ショック | 電気性能は 仕様要求 | EIA-364-32D メソッドA TC-1. -55 10 85C,100 サイクル,15分,滞在 | |
| 循環温度と湿度 | 電気性能は 仕様要求 | EIA-364-31 方法III 試験 条件 A | |
| 塩噴霧 | 殻の後ろに 48 時間塩を噴霧する 腐食性面積 5%未満 | EIA-364-26 | |
| 温度寿命 | 性能が仕様要件を満たす | EIA-364-17B w/ RH 湿度 85°Cで85%RHで500時間熱する | |
| メカニカル 特徴 | メカニカル振動 | 性能が仕様要件を満たす | EIA-364-28E.11 TC-VII,試験条件 D X,Y,Z軸で15分 |
| ケーブル・プラグを檻に閉じ込める | 90N ミニ | SFF-8432 Rev 5.0 EIA-455-6B による,ケーブルプラグの機能損傷が90N未満 | |
| ケーブルをプラグで固定する | 90N ミニ | EIA-364-27B,TC-G, 6方向で3回,100g, 6ms | |
| メカニカルショック | 性能が仕様要件を満たす | SFF-8432 Rev 5.0 | |
| ケーブルプラグの挿入 | 18N (最大) | SFF-8432 Rev 5.0 | |
| キャベルのプラグを外す | 12.5N (最大) | EIA-364-09 プラグサイクルを実行するプラグと容器のマット速度: | |
| 耐久性 | 身体的損傷の証拠はない | 250回/時間 |
注文情報
| 部分番号 | データレート | ケーブルの長さ | ワイヤー・ゲージャー | コネクタ | 温度範囲 |
| 10G-DAC-3M | 10.5Gbpsまで | 3m | 30AWG | 活性銅 | 0~70°C |
| 10G-DAC-5M | 10.5Gbpsまで | 5m | 24AWG | 活性銅 | 0~70°C |
| 10G-DAC-7M | 10.5Gbpsまで | 7m | 24AWG | 活性銅 | 0~70°C |
| 10G-DAC-9M | 10.5Gbpsまで | 9m | 24AWG | 活性銅 | 0~70°C |
| 10G-DAC-10M | 10.5Gbpsまで | 10m | 24AWG | 活性銅 | 0~70°C |
| 10G-DAC-12M | 10.5Gbpsまで | 12m | 24AWG | 活性銅 | 0~70°C |
| 10G-DAC-15M | 10.5Gbpsまで | 15m | 24AWG | 活性銅 | 0~70°C |
製品展示
|
|
