詳細情報 |
|||
データ転送速度: | 1.25Gb/s | 波長: | 1470~1610nm |
---|---|---|---|
間隔: | 160km | コネクター: | LC |
包装: | CWDM SFP | 繊維のタイプ: | 二重LC SM |
電源: | 3.3V | 働く温度: | 0-70℃ |
製造業者: | はい | 互換性がある: | Cisco華為技術HPの杜松等… |
保証: | 3年 | ||
ハイライト: | CWDM 1.25G SFPのトランシーバー,1.25G SFPのトランシーバー160km,1610nm二重Sfp Lcモジュール |
製品の説明
1.25Gb/s 160km CWDM SFPのトランシーバーの二重LC 1470nm | 1610nm SM DDM
記述
CWDM-SFP160-1470~1610シリーズ単一モードのトランシーバーはギガビットのイーサネット1000BASE-ZXおよび繊維チャネル1x SM-LC-L FC-PIのような複式アパートの光学データ通信のための小さい形式要素プラグイン可能なモジュールである。それは熱いプラグの機能を許可するSFP 20ピン コネクターとある。このモジュールは単一モード繊維のために設計され、CWDMの波長のわずかな波長で作動する。1470nmから各ステップ20nmの1610nmに、利用できる18の中心の波長がある。
送信機セクションは多数の量の井戸CWDM DFBレーザーを使用し、国際的な安全基準IEC-60825に従って迎合的なクラス1レーザーである。セクションが光学ヘッダーおよび制限後アンプICに統合されたInGaAsの探知器の前置増幅器(IDP)を使用する受信機は取付けた。CWDM-SFP160-1470~1610シリーズはSFF-8472と迎合的であるように設計されている。
特徴
- 1.25Gbps操作のデータ レート
- 8波長CWDM DFB LDの送信機からの
- 1470nmへのステップ20nmの1610nm、
- SFP MSAおよびSFF-8472と迎合的
- SONET OC-24-LR-1と互換性がある
- RoHSと互換性がある
- +3.3Vの単一の電源
- ホットプラグ対応SFPの足跡の二重LC
- 作動の場合温度
- 標準:0°Cへの+70°C
- 延長:-20°Cへの+85°C
- 産業:-40°Cへの+85°C
適用
- ギガビットのイーサネット
- 繊維のチャネル スイッチの下部組織
- ルーター/サーバー インターフェイス
- 他の光学輸送システム
光学変数(最初の= -40への85°C、VCCの= 3.135から3.465ボルト)
変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
送信機セクション: | ||||||
中心の波長 | λc | λ-6 | λ | λ+7.5 | nm | |
分光幅(- 20dB) | △λ | 1 | nm | |||
側面モード抑制の比率 | SMSR | 30 | dB | |||
光学出力電力 | ふくれっ面 | 2 | +5 | dBm | 1 | |
光学上昇/落下の時間 | tr/tf | 260 | ps | 2 | ||
絶滅の比率 | ER | 8.2 | dB | |||
光学出力のための目マスク | IEEE802.3z (クラス1のレーザーの安全)と迎合的 | |||||
受信機セクション: | ||||||
光学入れられた波長 | λc | 1460 | 1620 | nm | ||
受信機の積み過ぎ | ポール | -8 | dBm | 3 | ||
RXの感受性 | 上院議員 | -34 | dBm | 3 | ||
RX_LOSは主張する | LOS A | -40 | dBm | |||
RX_LOSは非主張する | LOS D | -32 | dBm | |||
RX_LOSヒステリシス | LOS H | 0.5 | dB | |||
概要の指定: | ||||||
データ転送速度 | BR | 1.063/1.25 | Gb/s | |||
ビット誤り率 | BER | 10-12 | ||||
最高。9/125μm SMF@1.25Gb /sのサポート リンクの長さ | LMAX | 160 | km | |||
トータル システムの予算 | LB | 24 | dB |
発注情報
二重繊維SFPのトランシーバー | |
部品番号 | 製品の説明 |
155Mbp/s SFPのトランシーバー | |
FE-SX-MM850 | 155Mbps、850nm MM 2km二重LC、DDM 0°C~+70°C |
FE-SX-MM1310 | 155Mbps、1310nm MM 2km二重LC、DDM 0°C~+70°C |
FE-LX20-SM1310 | 155Mbps、1310nm SM 20km二重LC、DDM 0°C~+70°C |
FE-LX40-SM1310 | 155Mbps、1310nm SM 40km二重LC、DDM 0°C~+70°C |
FE-LX80-SM1550 | 155Mbps、1550nm SM 80km二重LC、DDM 0°C~+70°C |
FE-LX120-SM1550 | 155Mbps、1550nm SM 120km二重LC、DDM 0°C~+70°C |
1.25Gbps SFPのトランシーバー | |
GE-SX-MM850 | 1.25Gbps、850nm MM 500m二重LC、DDM 0°C~+70°C |
GE-SX-MM1310 | 1.25gbps、1310nm MM 2km二重LC、DDM 0°C~+70°C |
GE-LX20-SM1310 | 1.25Gbps、1310nm SM 20km二重LC、DDM 0°C~+70°C |
GE-LX40-SM1310 | 1.25Gbps、1310nm SM 40km二重LC、DDM 0°C~+70°C |
GE-LX60-SM1550 | 1.25Gbps、1550nm SM 60km二重LC、DDM 0°C~+70°C |
GE-LX80-SM1550 | 1.25Gbps、1550nm SM 80km二重LC、DDM 0°C~+70°C |
GE-LX120-SM1550 | 1.25Gbps、1550nm SM 120km二重LC、DDM 0°C~+70°C |
10Gbps SFPのトランシーバー | |
SFP+-10GB-SR | 10G SFP+のSRの多モード二重繊維LC 850nm 300M |
SFP+-10GB-LRM | 10G SFP+ LRMの多モード二重繊維LC 1310nm 220M |
SFP+-10GB-LR | 10G SFP+ LRの単一モードの二重繊維LC 1310nm 20km |
SFP+-10GB-ERM | 10G SFP+ERの単一モードの二重繊維LC 1310nm 40km |
SFP+-10GB-ER | 10G SFP+ERの単一モードの二重繊維LC 1550nm 40km |
SFP+-10GB-ZR | 10G SFP+ZRの単一モードの二重繊維LC 1550nm 80km |
SFP+10G40-CWDM | 1470 ~1610nm CWDM SFP+ 40km |
SFP+10G80-CWDM | 1470~1570nm CWDM SFP+ 80km |
SFP+10G80-CWDM | 1590~1610nm CWDM SFP+ 80km |
SFP+10G40-DWDM | DWDM SFP+ 40km |
SFP+10G80-DWDM | DWDM SFP+ 80km |
XFPのトランシーバー | |
XFP-10G-SR | 10G XFPのSRの多モード二重繊維LC 850nm 300M |
XFP-10G-LRM | 10G XFP LRMの単一モードの二重繊維LC 1310nm 10kM |
XFP-10G-LR | 10G XFP LRの単一モードの二重繊維LC 1310nm 20km |
XFP-10G-ER | 10G XFP ERの単一モードの二重繊維LC 1550nm 40km |
XFP-10G-ZR | 10G XFPのZRの単一モードの二重繊維LC 1550nm 80km |
CWDM DWDMのトランシーバー | |
XFP-CWDM-40xx | 1470 ~1610nm CWDM XFP 40km |
XFP-CWDM-80xx | 1470~1570nm CWDM XFP 80km |
XFP-CWDM-80xx | 1590~1610nm CWDM XFP 80km |
XFP-DWDM-40xx | DWDM XFP 40km |
XFP-DWDM-80xx | DWDM XFP 80km |
XFP-DWDM-100xx | DWDM XFP100km |

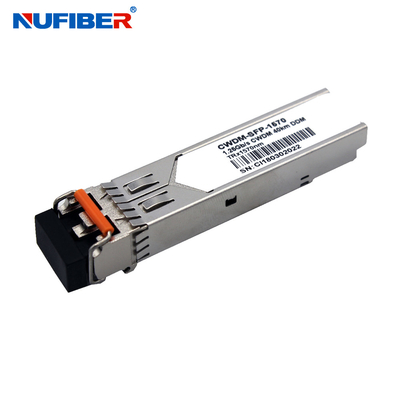

プロダクトは示す
