| MOQ: | 1組 |
| 標準パッケージ: | 10pcs/plastic袋、500pcs/cartonのカートンのサイズ:455*328*280mm |
| 配達期間: | 1-3の仕事日 |
| 決済方法: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 1ヶ月あたりの100,000 PC |

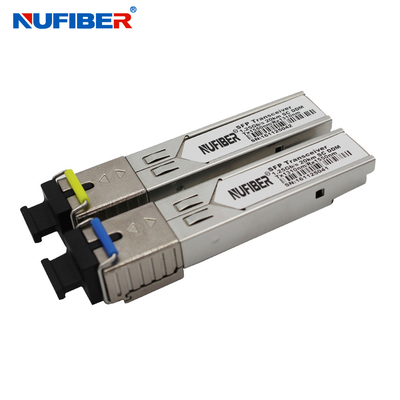

NuFiberのGE-BX20-SM1310SとGE-BX20-SM1550STトランシーバーは,単一のSC光学インターフェースを持つ高性能で費用対効果の高いモジュールです.SFF-8472 に規定する2ワイヤのシリアルバスでデジタル診断機能が利用可能である.受信部にはPIN受信機,送信部には1310nmFPレーザー,最大14dBのリンクバッジが使用され,このモジュールは1000Base-LXイーサネット20kmアプリケーションを保証します.
特徴
申請
オプティカルパラメータ (T)OP=-40歳に85°C,VCC = 3 について1353まで465ウォルト)
| パラメータ | シンボル | ミニ. | 典型的な | マックス. | ユニット | 注記 |
| トランスミッターセクション: | ||||||
| 中央波長 | λc | 1270 | 1310 | 1600 | nm | |
| スペクトル幅 (RMS) | σRMS | 4 | nm | |||
| 光学出力 | P外へ | -9 | -3 | dBm | 1 | |
| 絶滅率 | 緊急事態 | 9 | dB | |||
| 光学上昇/下降時間 | tr/ tf | 260 | ps | 2 | ||
| 比較的強度の騒音 | RIN | -120 | dB/Hz | |||
| 総ジッター貢献 | TX Δ TJ | 0.284 | UI | 3 | ||
| 光学出力のための眼膜 | IEEE802.3 z (レーザー安全クラス1) に準拠する | |||||
| 受信部: | ||||||
| オプティカル入力波長 | λc | 1530 | 1550 | 1570 | nm | |
| 受信機の過負荷 | Pオール | -3 | dBm | 4 | ||
| RX 感受性 | セン | -24歳 | dBm | 4 | ||
| RX_LOS 確認 | ロスA について | -40歳 | dBm | |||
| RX_LOS 断言する | ロスD | -25歳 | dBm | |||
| RX_LOS ヒステレシス | ロスH | 0.5 | dB | |||
| 一般仕様: | ||||||
| データレート | BR | 1.25 | Gbit/s | |||
| ビットエラー率 | BER | 10-12 | ||||
| 9/125μm SMF@1.25Gb/sでサポートされる最大リンク長 | L についてマックス | 20 | km | |||
| システム総予算 | LB | 14 | dB | |||
注文情報
| バイディ SFPトランシーバー | ||
| 部分番号 | 製品説明 | |
| 155Mb/s SFPトランシーバー | ||
| FE-BX20-SM1310/1550 | 155Mbps,BiDi 1310nm/1550nm SM 20km LC,DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps,BiDi 1310nm/1550nm SM 40km LC,DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps,BiDi 1310nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps,BiDi 1310nm/1550nm SM 120km LC,DDM 0°C~+70°C | |
| 1.25Gbps SFPトランシーバー | ||
| GE-BX10-SM1310/1550 | 1.25Gbps,BiDi 1310nm/1550nm SM 10km LC,DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps,BiDi 1310nm/1550nm SM 20km LC,DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps,BiDi 1310nm/1550nm SM 40km LC,DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps,BiDi 1310nm/1550nm SM 60km LC,DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps,BiDi 1310nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps,BiDi 1310nm/1550nm SM 120km LC,DDM 0°C~+70°C | |
| 10Gbps SFP+トランシーバー | ||
| SFP-10G-BX20-SM1330/1270 | 10Gbps,BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps,BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps,BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps,BiDi 1490nm/1550nm SM 80km LC,DDM 0°C~+70°C | |
| XFPトランシーバー | ||
| XFP-BX20-SM1330/1270 | 10Gbps,BiDi 1330nm/1270nm SM 20km LC,DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps,BiDi 1330nm/1270nm SM 40km LC,DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps,BiDi 1330nm/1270nm SM 60km LC,DDM 0°C~+70°C | |
製品展示
工場ショー
|
|
