| MOQ: | 1組 |
| 標準パッケージ: | 10pcs/plastic袋、500pcs/cartonのカートンのサイズ:455*328*280mm |
| 配達期間: | 1-3の仕事日 |
| 決済方法: | L/C、T/T、ウェスタン・ユニオン |
| 供給能力: | 1ヶ月あたりの100,000 PC |

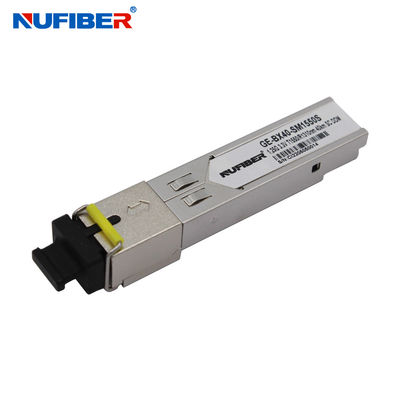

単一SCの光学インターフェイスがあるNuFiberのGE-BX40-SM1310SおよびGEBX40 SM1550STransceiversは高性能、費用効果が大きいモジュールである。それらは小さい形式要素のプラグイン可能なMulti-Sourcingの一致（MSA）と互換性があり、SFF-8472で指定されるデジタル診断機能は2ワイヤー連続バスで利用できる。受信機セクションはPINの受信機を使用し、送信機は14dBリンクまでこのモジュール1000Base-LXのイーサネット40km適用を保障するためにちょっと動くのに1310 nm FPレーザーを、使用する。
特徴
適用
光学変数（上の= -40から85 °C、VCCの= 3.135から3.465ボルト）
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
| 送信機セクション: | ||||||
| 中心の波長 | λc | 1270 | 1310 | 1600 | nm | |
| 分光幅（RMS） | σRMS | 4 | nm | |||
| 光学出力電力 | ふくれっ面 | -9 | -3 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | |||
| 光学上昇/落下の時間 | tr/tf | 260 | ps | 2 | ||
| 相対的な強度の騒音 | RIN | -120 | dB/Hz | |||
| 総ジッターの貢献 | TX Δ TJ | 0.284 | UI | 3 | ||
| 光学出力のための目マスク | IEEE802.3 z （クラス1のレーザーの安全）と迎合的 | |||||
| 受信機セクション: | ||||||
| 光学入れられた波長 | λc | 1530 | 1550 | 1570 | nm | |
| 受信機の積み過ぎ | ポール | -3 | dBm | 4 | ||
| RXの感受性 | 上院議員 | -24 | dBm | 4 | ||
| RX_LOSは主張する | LOS A | -40 | dBm | |||
| RX_LOSは非主張する | LOS D | -25 | dBm | |||
| RX_LOSヒステリシス | LOS H | 0.5 | dB | |||
| 概要の指定: | ||||||
| データ転送速度 | BR | 1.25 | Gb/s | |||
| ビット誤り率 | BER | 10-12 | ||||
| 最高。9/125μm SMF@1.25Gb /sのサポート リンクの長さ | LMAX | 20 | km | |||
| トータル システムの予算 | LB | 14 | dB | |||
発注情報
| BiDi SFPのトランシーバー | ||
| 部品番号 | 製品の説明 | |
| 155Mb/s SFPのトランシーバー | ||
| FE-BX20-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 20km LC、DDM 0°C~+70°C | |
| FE-BX40-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 40km LC、DDM 0°C~+70°C | |
| FE-BX80-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 80km LC、DDM 0°C~+70°C | |
| FE-BX100-SM1310/1550 | 155Mbps、BiDi 1310nm/1550nm SM 120km LC、DDM 0°C~+70°C | |
| 1.25Gbps SFPのトランシーバー | ||
| GE-BX10-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 10km LC、DDM 0°C~+70°C | |
| GE-BX20-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 20km LC、DDM 0°C~+70°C | |
| GE-BX40-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 40km LC、DDM 0°C~+70°C | |
| GE-BX60-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 60km LC、DDM 0°C~+70°C | |
| GE-BX80-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 80km LC、DDM 0°C~+70°C | |
| GE-BX100-SM1310/1550 | 1.25Gbps、BiDi 1310nm/1550nm SM 120km LC、DDM 0°C~+70°C | |
| 10Gbps SFP+のトランシーバー | ||
|
SFP-10G-BX20 SM1330/1270 |
10Gbps、BiDi 1330nm/1270nm SM 20km LC、DDM 0°C~+70°C | |
| SFP-10G-BX40-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 40km LC、DDM 0°C~+70°C | |
| SFP-10G-BX60-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 60km LC、DDM 0°C~+70°C | |
| SFP-10G-BX80-SM1490/1550 | 10Gbps、BiDi 1490nm/1550nm SM 80km LC、DDM 0°C~+70°C | |
| XFPのトランシーバー | ||
| XFP-BX20-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 20km LC、DDM 0°C~+70°C | |
| XFP-BX40-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 40km LC、DDM 0°C~+70°C | |
| XFP-BX60-SM1330/1270 | 10Gbps、BiDi 1330nm/1270nm SM 60km LC、DDM 0°C~+70°C | |
プロダクト ショー
工場ショー
|
|
