詳細情報 |
|||
| 速度: | 1.25Gb/秒 | 波長: | 1310nm/1550nm |
|---|---|---|---|
| 間隔: | 3km | コネクター: | SC |
| DDM: | サポート | 繊維のタイプ: | 単モード単一繊維 |
| 電源: | 3.3V | 両立性: | Cisco、華為技術、HP… |
| 製造業者: | 肯定 | 働く臨時雇用者。: | 0~70℃ |
| ハイライト: | 3km SFPモジュール1.25G,WDM SC SFPのトランシーバー,MikroTik SC SFPのトランシーバー |
||
製品の説明

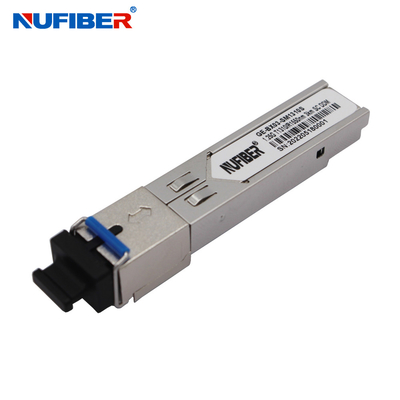

MikroTikと互換性があるSFPモジュール1.25G WDM 3km SC 1310nm/1550nm SFPのトランシーバー
記述
単一SCの光学インターフェイスがあるNuFiberのGE-BX03-SM1310SおよびGEBX20 SM1550STransceiversは高性能、費用効果が大きいモジュールである。それらは小さい形式要素のプラグイン可能なMulti-Sourcingの一致（MSA）と互換性があり、SFF-8472で指定されるデジタル診断機能は2ワイヤー連続バスで利用できる。受信機セクションはPINの受信機を使用し、送信機は14dBリンクまでこのモジュール1000Base-LXのイーサネット3km適用を保障するためにちょっと動くのに1310 nm FPレーザーを、使用する。
特徴
- 1.25Gb/sデータ・リンクまで
- ホットプラグ対応
- 単一SCのコネクター
- 9/125μm SMFの3kmまで
- 1310nm FPレーザーの送信機
- 1550nm PINのフォトディテクター
- 単一+3.3Vの電源
- SFF-8472と迎合的なインターフェイスを監視する
- 最高力 <1w>
- 産業/Extended/の商業実用温度範囲:-40°Cへの85°C/-5°Cへの利用できる70°C版への85°C/-0°C
- 迎合的な、無鉛RoHS
適用
- 1000Base-LXイーサネット
- 地下鉄/アクセス ネットワーク
- 1×Fiberチャネル
- 他のオプティカル リンク
光学変数（上の= -40から85 °C、VCCの= 3.135から3.465ボルト）
| 変数 | 記号 | Min. | 典型的 | 最高。 | 単位 | ノート |
| 送信機セクション: | ||||||
| 中心の波長 | λc | 1270 | 1310 | 1600 | nm | |
| 分光幅（RMS） | σRMS | 4 | nm | |||
| 光学出力電力 | ふくれっ面 | -9 | -3 | dBm | 1 | |
| 絶滅の比率 | ER | 9 | dB | |||
| 光学上昇/落下の時間 | tr/tf | 260 | ps | 2 | ||
| 相対的な強度の騒音 | RIN | -120 | dB/Hz | |||
| 総ジッターの貢献 | TX Δ TJ | 0.284 | UI | 3 | ||
| 光学出力のための目マスク | IEEE802.3 z （クラス1のレーザーの安全）と迎合的 | |||||
| 受信機セクション: | ||||||
| 光学入れられた波長 | λc | 1530 | 1550 | 1570 | nm | |
| 受信機の積み過ぎ | ポール | -3 | dBm | 4 | ||
| RXの感受性 | 上院議員 | -24 | dBm | 4 | ||
| RX_LOSは主張する | LOS A | -40 | dBm | |||
| RX_LOSは非主張する | LOS D | -25 | dBm | |||
| RX_LOSヒステリシス | LOS H | 0.5 | dB | |||
| 概要の指定: | ||||||
| データ転送速度 | BR | 1.25 | Gb/s | |||
| ビット誤り率 | BER | 10-12 | ||||
| 最高。9/125μm SMF@1.25Gb /sのサポート リンクの長さ | LMAX | 20 | km | |||
| トータル システムの予算 | LB | 14 | dB | |||
