| MOQ: | 1ピース |
| 標準パッケージ: | 10pcs/ビニール袋、500pcs/carton |
| 配達期間: | 1〜3営業日以内 |
| 決済方法: | L/C、T/T、Western Union、クレジットカード |
| 供給能力: | 1か月あたり100,000個 |

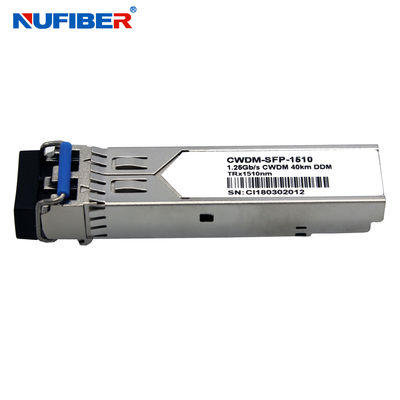

このCWDM-SFP160-1470~1610 シリーズシングルモードトランシーバーは、ギガビットイーサネット1000BASE-ZXやファイバーチャネル1x SM-LC-L FC-PIなどのデュプレックス光データ通信用の小型フォームファクタプラグ可能なモジュールです。SFP 20ピンコネクタを備えており、ホットプラグ機能を可能にします。このモジュールはシングルモードファイバー用に設計されており、CWDM波長の公称波長で動作します。1470nmから1610nmまで、20nm間隔で18個の中心波長が利用可能です。
送信部には、多重量子井戸CWDM DFBレーザーが使用されており、国際安全規格IEC-60825に準拠したクラス1レーザーです。受信部には、光ヘッダーに取り付けられた集積InGaAs検出器プリアンプ（IDP）と、リミッティングポストアンプICが使用されています。このCWDM-SFP160-1470~1610 シリーズは、SFF-8472に準拠するように設計されています。
光パラメータ（TOP = -40～85℃、VCC = 3.135～3.465ボルト）
| パラメータ | 記号 | 最小。 | 標準 | 最大。 | 単位 | 注記 |
| 送信部： | ||||||
| 中心波長 | λc | λ-6 | λ | λ+7.5 | nm | |
| スペクトル幅（-20dB） | △λ | 1 | nm | |||
| サイドモード抑制比 | SMSR | 30 | dB | |||
| 光出力 | Pout | 2 | +5 | dBm | 1 | |
| 光ライズ/フォール時間 | tr / tf | 260 | ps | 2 | ||
| 消光比 | ER | 8.2 | dB | |||
| 光出力のアイマスク | IEEE802.3z（クラス1レーザー安全性）に準拠 | |||||
| 受信部： | ||||||
| 光入力波長 | λc | 1460 | 1620 | nm | ||
| 受信機過負荷 | Pol | -8 | dBm | 3 | ||
| RX感度 | Sen | -34 | dBm | 3 | ||
| RX_LOSアサート | LOS A | -40 | dBm | |||
| RX_LOSデアサート | LOS D | -32 | dBm | |||
| RX_LOSヒステリシス | LOS H | 0.5 | dB | |||
| 一般仕様： | ||||||
| データレート | BR | 1.063/1.25 | Gb/s | |||
| ビットエラー率 | BER | 10-12 | ||||
| 9/125μm SMF@1.25Gb/sでの最大サポートリンク長 | LMAX | 160 | km | |||
| 総システムバジェット | LB | 24 | dB | |||
注文情報
| デュアルファイバーSFP トランシーバー | |
| 部品番号 | 製品の説明 |
| 155Mbp/s SFP トランシーバー | |
| FE-SX-MM850 | 155Mbps、850nm MM 2kmデュアルLC、DDM 0℃～+70℃ |
| FE-SX-MM1310 | 155Mbps、1310nm MM 2kmデュアルLC、DDM 0℃～+70℃ |
| FE-LX20-SM1310 | 155Mbps、1310nm SM 20kmデュアルLC、DDM 0℃～+70℃ |
| FE-LX40-SM1310 | 155Mbps、1310nm SM 40kmデュアルLC、DDM 0℃～+70℃ |
| FE-LX80-SM1550 | 155Mbps、1550nm SM 80kmデュアルLC、DDM 0℃～+70℃ |
| FE-LX120-SM1550 | 155Mbps、1550nm SM 120kmデュアルLC、DDM 0℃～+70℃ |
| 1.25Gbps SFP トランシーバー | |
| GE-SX-MM850 | 1.25Gbps、850nm MM 500mデュアルLC、DDM 0℃～+70℃ |
| GE-SX-MM1310 | 1.25gbps、1310nm MM 2kmデュアルLC、DDM 0℃～+70℃ |
| GE-LX20-SM1310 | 1.25Gbps、1310nm SM 20kmデュアルLC、DDM 0℃～+70℃ |
| GE-LX40-SM1310 | 1.25Gbps、1310nm SM 40kmデュアルLC、DDM 0℃～+70℃ |
| GE-LX60-SM1550 | 1.25Gbps、1550nm SM 60kmデュアルLC、DDM 0℃～+70℃ |
| GE-LX80-SM1550 | 1.25Gbps、1550nm SM 80kmデュアルLC、DDM 0℃～+70℃ |
| GE-LX120-SM1550 | 1.25Gbps、1550nm SM 120kmデュアルLC、DDM 0℃～+70℃ |
| 10Gbps SFP トランシーバー | |
| SFP+-10GB-SR | 10G SFP+ SRマルチモードデュアルファイバーLC 850nm 300M |
| SFP+-10GB-LRM | 10G SFP+ LRMマルチモードデュアルファイバーLC 1310nm 220M |
| SFP+-10GB-LR | 10G SFP+ LRシングルモードデュアルファイバーLC 1310nm 20km |
| SFP+-10GB-ERM | 10G SFP+ERシングルモードデュアルファイバーLC 1310nm 40km |
| SFP+-10GB-ER | 10G SFP+ERシングルモードデュアルファイバーLC 1550nm 40km |
| SFP+-10GB-ZR | 10G SFP+ZRシングルモードデュアルファイバーLC 1550nm 80km |
| SFP+10G40-CWDM | 1470～1610nm CWDM SFP+ 40km |
| SFP+10G80-CWDM | 1470～1570nm CWDM SFP+ 80km |
| SFP+10G80-CWDM | 1590～1610nm CWDM SFP+ 80km |
| SFP+10G40-DWDM | DWDM SFP+ 40km |
| SFP+10G80-DWDM | DWDM SFP+ 80km |
| XFP トランシーバー | |
| XFP-10G-SR | 10G XFP SRマルチモードデュアルファイバーLC 850nm 300M |
| XFP-10G-LRM | 10G XFP LRMシングルモードデュアルファイバーLC 1310nm 10kM |
| XFP-10G-LR | 10G XFP LRシングルモードデュアルファイバーLC 1310nm 20km |
| XFP-10G-ER | 10G XFP ERシングルモードデュアルファイバーLC 1550nm 40km |
| XFP-10G-ZR | 10G XFP ZRシングルモードデュアルファイバーLC 1550nm 80km |
| CWDM DWDMトランシーバー | |
| XFP-CWDM-40xx | 1470～1610nm CWDM XFP 40km |
| XFP-CWDM-80xx | 1470～1570nm CWDM XFP 80km |
| XFP-CWDM-80xx | 1590～1610nm CWDM XFP 80km |
| XFP-DWDM-40xx | DWDM XFP 40km |
| XFP-DWDM-80xx | DWDM XFP 80km |
| XFP-DWDM-100xx | DWDM XFP100km |
製品表示
